Что такое экстракция частиц?

В современных передовых отраслях производства, таких как автомобилестроение, аэрокосмическая промышленность, производство медицинских приборов и прецизионной электроники, Техническая чистота Это стало ключевым показателем для оценки качества и надежности продукции. Остаточные микроскопические загрязнения, такие как металлическая стружка, пыль, волокна и твердые частицы на поверхностях компонентов, внутри внутренних полостей или в узких зазорах, могут легко привести к критическим отказам, включая заклинивание гидравлической системы, аномальный износ прецизионных деталей, короткие замыкания и деградацию уплотнений.

В настоящее время общепринятыми стандартами тестирования в отрасли являются: ISO 16232 (Дорожные транспортные средства — Чистота компонентов и систем) и VDA 19.1 (Проверка технической чистотыВнутри техническая чистота рабочий процесс проверки, экстракция частиц Это наиболее важный физический процесс, предшествующий обработке, который напрямую определяет достоверность и подлинность данных тестирования.

1. Определение и основные цели экстракции частиц

Извлечение частиц Это относится к стандартизированной процедуре предварительной обработки, использующей исключительно физические методы (промывка струей под давлением, ультразвуковое перемешивание, циркуляционная промывка внутренних полостей, продувка чистым газом и т. д.). Она полностью удаляет твердые частицы загрязнений, прилипшие к поверхностям компонентов, глухим отверстиям, внутренним полостям, резьбе и микротрещинам, переводит эти частицы в жидкую или газообразную среду и, наконец, обеспечивает удержание, обогащение и сбор частиц с помощью микропористых фильтрующих мембран.

Полный процесс проверки технической чистоты осуществляется в следующей последовательности::

Извлечение частиц → Вакуумная фильтрация → Сушка фильтрующей мембраны и кондиционирование при постоянной массе → Гравиметрический анализ / Микроскопический анализ частиц. В качестве первого этапа процесса тестирования, извлечение частиц служит важным звеном, связывающим предшествующие и последующие процедуры, и напрямую определяет достоверность конечных данных тестирования:

Восстановление истинного уровня загрязнения. Экстракция — единственная процедура, способная удалить скрытые частицы как снаружи, так и внутри компонентов. Неполная экстракция или неправильные параметры приведут к остаточным частицам, что значительно занизит результаты испытаний и не будет отражать фактическое состояние чистоты компонентов.

Необходимо строго контролировать систематические ошибки при проведении испытаний. Экстракция должна проводиться в закрытом чистом помещении, чтобы минимизировать вторичное загрязнение, вызванное взвешенной пылью из окружающей среды. Для количественного исключения фоновых помех, возникающих из-за оборудования, растворителей и окружающей среды, проводятся контрольные испытания, гарантирующие, что данные испытаний характеризуют только остаточные загрязнения, образующиеся в процессе производства и сборки продукции.

2. Основные промышленные процессы экстракции частиц

В соответствии со стандартами ISO 16232 и VDA 19.1, для компонентов с различной геометрией, свойствами материалов и конфигурациями уплотнений используются четыре стандартизированные методики извлечения, каждая из которых имеет определенную область применения и ограничения по использованию:

2.1. Экстракция методом промывки под давлением

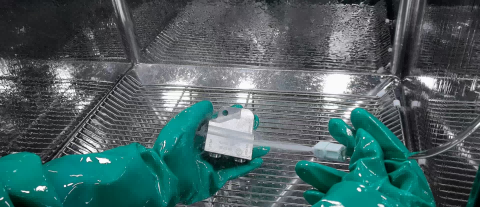

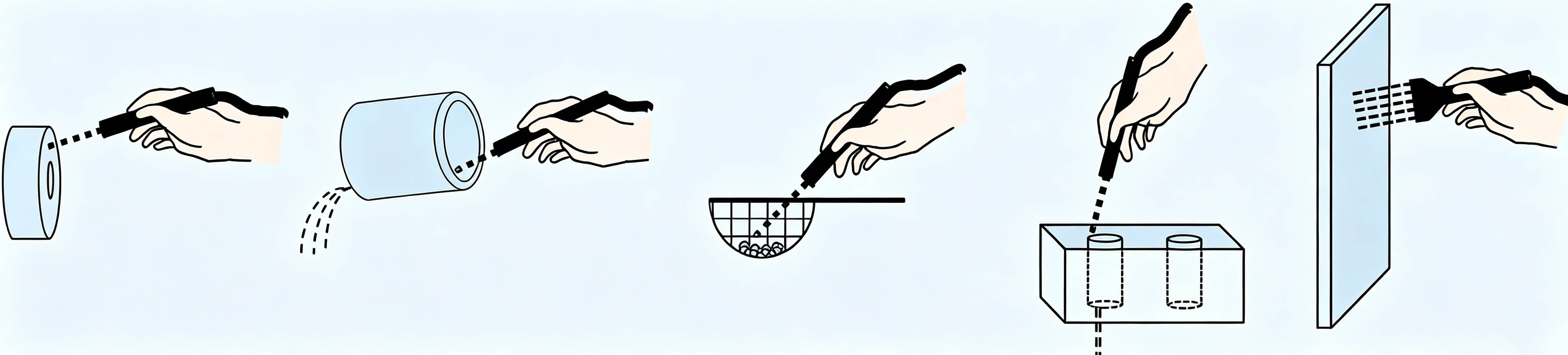

Технический принципЧистый экстракционный растворитель под постоянным давлением и с постоянной скоростью потока распыляется на внешние поверхности компонентов, сквозные отверстия и неглубокие канавки по стандартизированным траекториям движения и углам струи. Воздействие жидкости отделяет прилипшие частицы, и вся промывочная жидкость полностью собирается без потерь.

Типичные области применения: Компоненты среднего и крупного размера с открытой структурой и доступными поверхностями, например, блоки цилиндров двигателей, тормозные диски, корпуса, валы и фланцевые детали. Это наиболее широко используемый универсальный метод извлечения с высокой стабильностью в промышленной практике.

2.2. Ультразвуковая экстракция

Технический принципКомпонент полностью погружен в чистую экстракционную жидкость. Высокочастотный ультразвук создает кавитационные эффекты внутри жидкости, генерируя микроударные волны, которые выталкивают стойкие микрочастицы, прилипшие к глухим отверстиям, микротрещинам и шероховатым литым поверхностям.

Типичные области применения: Мелкие прецизионные детали со сложной структурой и труднодоступными микротрещинами, куда обычное распыление не проникает, такие как прецизионные золотники клапанов, микроштампованные компоненты и мелкие литые алюминиевые детали.

Технологические риски и противопоказанияЧрезмерная мощность ультразвука или слишком длительное время воздействия могут вызвать отслоение материала подложки и образование искусственных псевдочастиц, которые существенно искажают результаты испытаний. Детали, изготовленные методом порошковой металлургии, пористые отливки и тонкостенные прецизионные компоненты следует использовать с осторожностью. Для подтверждения эффективности процесса обязательны испытания на распад извлечения.

2.3. Внутренняя промывка / Экстракция путем встряхивания

Технический принципДля компонентов с закрытыми или полузакрытыми трубчатыми полостями в внутреннее пространство впрыскивается дозированный чистый растворитель. Промывка циркулирующей жидкостью с помощью оборудования или герметичное механическое встряхивание удаляют частицы, прилипшие к внутренним стенкам, а экстрагент собирается целиком.

Типичные области применения: Трубчатые и полостные компоненты, включая тормозные магистрали, гидравлические трубки, теплообменники, масляные поддоны и герметичные клапанно-полостные узлы.

2.4. Вытяжка с продувкой воздухом

Технический принципВнутри закрытой чистой камеры под отрицательным давлением детали продуваются сухим чистым воздухом высокой степени очистки. Воздушный поток увлекает частицы, которые направляются на специальные фильтрующие мембраны для удержания и сбора, при этом контакт с жидкостью на протяжении всей процедуры отсутствует.

Типичные области примененияКомпоненты, которые не допускают контакта с жидкостями и подвержены окислению, ржавчине или коррозии под воздействием растворителей, такие как прецизионные электронные модули управления, печатные платы и электронные компоненты.

Ограничения процессаПо сравнению с жидкофазной экстракцией, продувка воздухом обеспечивает более низкую эффективность извлечения частиц и худшую воспроизводимость результатов испытаний. В соответствующих стандартах она классифицируется как ограниченная альтернативная методика, применимая исключительно для специальных заготовок, несовместимых с жидкостной промывкой, и не должна использоваться в качестве универсального решения для испытаний.

3. Основные требования к контролю качества при экстракции частиц (установленные стандартами)

Для обеспечения воспроизводимости, сопоставимости и достоверности процесса, в соответствии с пунктом 19.1 стандарта VDA, валидация метода, включая тестирование кривых распада и контроль фонового значения, должна быть завершена до официального внедрения любой процедуры экстракции.

3.1. Тест кривой распада экстракции (подтверждение валидности метода)

Тестирование на распад позволяет проверить, соответствуют ли выбранные параметры (давление экстракции, объем растворителя, продолжительность ультразвуковой обработки, частота встряхивания и т. д.) требованиям для полного извлечения частиц без повреждения заготовки и подложки. Процедура: Выполните несколько последовательных циклов экстракции на одном и том же образце. После каждого цикла отфильтруйте, взвесьте и проведите статистический анализ данных о частицах.

Критерий, общепринятый в отраслиМасса или количество частиц, полученные за один цикл экстракции, составляют менее 10 % от суммарного количества, полученного за все предыдущие циклы экстракции. Если этот критерий выполняется, экстракция считается завершенной, параметры подтверждены и могут быть включены в официальные стандартные операционные процедуры (СОП).

3.2. Контроль фоновых значений (снижение влияния фоновых помех системы)

Пустые тесты Количественно оценить помехи от фоновых частиц, возникающие из-за экстракционного оборудования, растворителей, лабораторной посуды и условий окружающей среды. Провести полный цикл экстракции-фильтрации-сушки без загрузки каких-либо образцов для получения результатов контрольного анализа.

Стандартные требованияСтандарты ISO 16232 и VDA 19.1 не устанавливают фиксированных числовых пороговых значений, но прямо требуют, чтобы фоновый уровень не оказывал существенного влияния на результаты испытаний образцов. Широко распространенное правило промышленного контроля: масса частиц и количество частиц в контрольном образце не должны превышать 10 % от предельного значения чистоты компонента.

Экологические требованияДля стабилизации фоновых значений экстракционные операции обычно проводятся в чистых помещениях ISO 5–ISO 7 или в закрытом экстракционном оборудовании, оснащенном высокоэффективными HEPA-фильтрами для исключения помех от окружающей пыли.

Краткое содержание

Извлечение частиц Это составляет основу технического контроля чистоты. Нормативность, стабильность и полнота процессов экстракции напрямую определяют достоверность данных о чистоте. В отличие от обычной очистки компонентов, экстракция частиц тестового класса направлена ​​на полное извлечение частиц, нулевое искусственное псевдозагрязнение и прослеживаемые, воспроизводимые результаты измерений.

В системах управления качеством высокотехнологичного производства стандартизированные процессы удаления частиц позволяют точно количественно оценить уровень чистоты компонентов. Они также обеспечивают обратную связь для оптимизации производственных, моечных и сборочных процессов, являясь важной технической гарантией долгосрочной надежности автомобильной, аэрокосмической, медицинской и прецизионной электронной продукции.

Часто задаваемые вопросы

В1: При разработке стандартных операционных процедур экстракции, если после многократных последовательных экстракций скорректированное по фоновому значению количество частиц в каждом цикле экстракции по-прежнему не удовлетворяет критерию распада («количество частиц после одной экстракции»). < Как следует проводить поиск и устранение неисправностей (10 % от суммарного результата всех предыдущих циклов)?

Нарушение сходимости кривой затухания в основном обусловлено тремя основными причинами.

1. Устранение неполадок следует проводить в следующей последовательности:

Отслоение заготовки от подложки приводит к образованию стойких псевдочастиц (часто наблюдается при ультразвуковой экстракции). Чрезмерная мощность ультразвука или чрезмерное время воздействия вызывают непрерывное отслаивание пористых литых подложек, порошковых металлургических материалов, гальванических слоев или хрупких пластиковых кромок. Каждый цикл экстракции генерирует большое количество вновь образованных частиц, что приводит к неконвергентным кривым распада.

Решения: Снизьте мощность ультразвукового излучения или сократите продолжительность ультразвукового воздействия. Если критерии затухания не соблюдаются после корректировки параметров, перейдите к более щадящим методам экстракции, таким как промывка под давлением или циркуляционная промывка внутренней полости.

2. Недостаточная интенсивность экстракции, приводящая к неполному отделению частиц. Недостаточное давление промывки, недостаточный объем растворителя или неоптимальные углы струи приводят к тому, что стойкие загрязнения (например, металлическая стружка, заключенная в масляные остатки) внутри щелей и глухих отверстий компонентов удаляются лишь частично в каждом цикле.

Решения: Соответствующим образом увеличить давление промывки и общую дозировку растворителя, а также оптимизировать углы распыления струи, не повреждая заготовку, чтобы повысить способность к отделению частиц.

3. Системные помехи, вызванные фоновым шумом. Внутри камер оборудования и трубопроводов остаются остаточные загрязнения, или же в экстракционных растворителях и фильтрующих мембранах присутствует высокая концентрация частиц. Когда значения фонового теста приближаются к величинам концентрации частиц в образце, исходные данные измерений маскируются фоновым шумом, и расчет коэффициента распада становится недействительным.

Решения: Приостановить работы по валидации метода. Выполнить самоочистку оборудования и завершить квалификацию фонового значения. Все наборы данных испытаний на распад должны быть скорректированы с учетом фонового значения до вычисления коэффициента распада. Валидация распада не должна продолжаться до выполнения требований к фоновому значению.

Специальное дополнительное примечаниеЕсли несовпадение кривых спада сохраняется, несмотря на настройку параметров в полном диапазоне, следует оценить внутреннее состояние тестируемых компонентов. Непрерывное выделение посторонних веществ, образующихся из-за неполностью затвердевшего клея, остатков шлифовки или рыхлых покрытий на поверхностях компонентов, представляет собой проблему, присущую самой детали, а не дефект метода извлечения. Информация должна быть передана в вышестоящие производственные и очистные подразделения для оптимизации процесса.
