Каков основной порядок проведения технических проверок на чистоту?

Каков основной порядок проведения технических проверок на чистоту?

В современном высокоточном производстве — охватывающем силовые установки электромобилей, двигатели внутреннего сгорания и трансмиссии, системы жидкостного охлаждения центров обработки данных, аэрокосмическая гидравлика, и передовое полупроводниковое оборудование—Микроскопические частицы-загрязнители на поверхностях компонентов стали критическим фактором, влияющим на срок службы, надежность и общую безопасность продукции. Проверка технической чистоты служит важным барьером контроля качества для этих высокотехнологичных производственных секторов.

Каков стандарт, строгий ли он? технический тест на чистоту Какова эффективность? Каковы основные области применения? Ниже представлен подробный анализ.

1. В чем заключается основной процесс проверки технической чистоты?

В соответствии с ведущими международными стандартами, такими как VDA 19.1 и ISO 16232стандарт тесты на чистоту Включают пять основных этапов, от подготовки окружающей среды и извлечения частиц до оптического анализа:

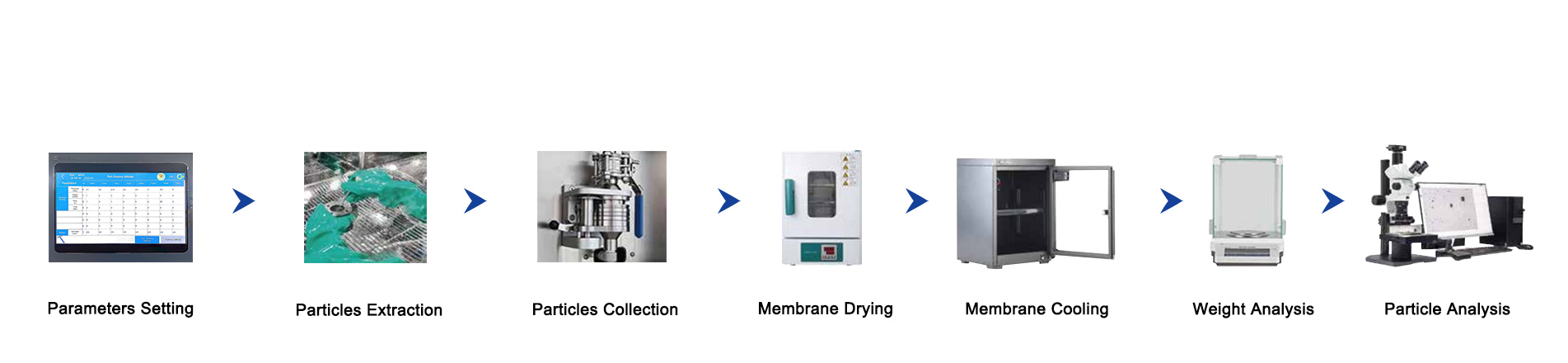

[Шаг 1: Подготовка и проверка фонового значения] ➔ [Шаг 2: Извлечение частиц] ➔ [Шаг 3: Вакуумная мембранная фильтрация] ➔ [Шаг 4: Сушка и гравиметрический анализ] ➔ [Шаг 5: Автоматизированный микроскопический анализ]

Шаг 1: Подготовка окружающей среды и тестирование фонового значения.

Контроль фонового загрязнения: Проверка на чистоту Проведение измерений должно осуществляться в изолированном чистом помещении (например, в боксе, оборудованном системой фильтрации ламинарного потока воздуха класса ISO 5/6), чтобы исключить влияние внешней пыли, находящейся в воздухе.

Проверка пустого значенияПеред тестированием реальных деталей выполняется полный цикл экстракции и фильтрации без компонента. Это гарантирует, что базовый уровень загрязнения (пустое значение) системы остается крайне низким (например, разница масс ≤ 0,2 мг), предотвращая ложные показания частиц, вносимые оборудованием.

Шаг 2: Извлечение частиц

В зависимости от структурных характеристик компонента используются соответствующие физические методы для отделения поверхностных и внутренних частиц и их переноса в чистящую жидкость (например, специальные углеводородные растворители):

4-Wall Spray СамоочищающийсяШирокие распылительные форсунки с несколькими углами распыления, расположенные в верхней части мойки высокого давления, автоматически очищают внутренние стенки, обеспечивая идеальные условия для проведения испытаний.

Экстракция под давлением / промывкаРаспылительные форсунки под давлением подают растворитель под контролируемым давлением или расходом и под заданными углами. Параметры мойки (давление для национальных стандартов или расход для европейских стандартов) могут устанавливаться по объему или таймеру в соответствии со специфическими характеристиками компонентов.

Автоматизированная ультразвуковая экстракцияУльтразвуковая кавитация создает локализованные зоны высокого давления и микроструи внутри жидкости, нарушая адгезию нерастворимых частиц на сложных геометрических формах. Это обеспечивает высокоравномерное разделение частиц и повышает уровень автоматизации испытаний.

Шаг 3: Вакуумная мембранная фильтрация

Синхронный сбор частицРастворитель, содержащий извлеченные частицы, проходит через систему вакуумной фильтрации, улавливая загрязнения на специальной фильтрующей мембране с заданным размером пор (например, 5 мкм или 15 мкм).

Многоступенчатая фракционная фильтрацияДля обеспечения строгих требований к тестированию используются многоярусные держатели мембран с различными размерами пор, которые предварительно сортируют и улавливают частицы разных размеров.

Шаг 4: Сушка и гравиметрический анализ

Осушение и удаление растворителейФильтрующая мембрана, содержащая частицы, помещается в сушильную печь с постоянной температурой для испарения остаточного растворителя и влаги.

Точное измерение массыС помощью аналитических весов (с разрешением 0,01 мг или 0,001 мг) измеряется разница масс фильтрующей мембраны до и после фильтрации для расчета общего гравиметрического уровня (мг) загрязняющих веществ.

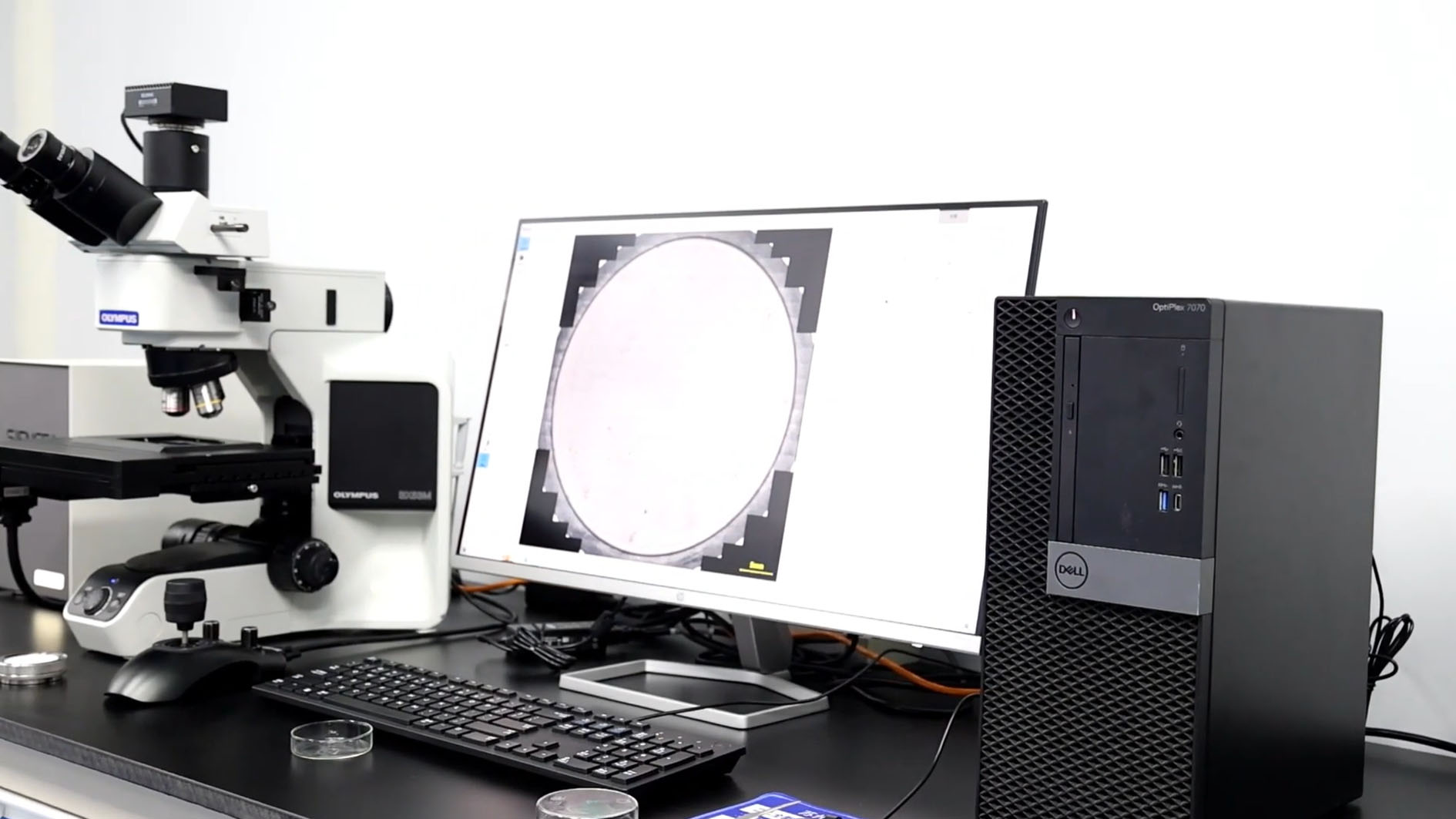

Шаг 5: Автоматизированная система микроскопического анализа

Сканирование всей мембраныВысушенная фильтрующая мембрана переносится в автоматизированный микроскоп для проверки чистотыВысокоточные моторизованные X/Y-позиционеры и модули автофокусировки по оси Z обеспечивают бесшовную сшивку изображений и сканирование всей поверхности.

Классификация частиц с помощью ИИ (Металлические, неметаллические и волоконные материалы): Используя технологию оптической поляризации, система различает металлические отражающие частицы, неметаллические неотражающие частицы и гибкие волокна за один цикл сканирования, предотвращая ошибки, допускаемые человеком.

Вывод кода размеров и чистотыСистема измеряет размеры частиц (наибольший и наименьший диаметры), подсчитывает частицы в стандартных размерных категориях (например, классы размеров от B до K) и автоматически генерирует стандартные коды чистоты (например, F00, G12) и отчеты о соответствии требованиям VDA 19.1 / ISO 16232.

2. Где применяется проверка технической чистоты?

Поскольку в современном машиностроении допуски на отклонения уменьшаются, проверка чистоты стало обязательным требованием в ряде ключевых отраслей:

1. Электромобили (EV) и силовые установки

Системы электромобилей "три в одном" (Аккумулятор, двигатель, ЭБУ): Предотвращает возникновение коротких замыканий в аккумуляторных батареях из-за проводящих металлических частиц и защищает подшипники редуктора электропривода от преждевременного износа.

Двигатели и трансмиссии: Незаменим для блоков цилиндров, коленчатых валов, распределительных валов и клапанных пластин, чтобы предотвратить задиры в цилиндрах или заклинивание гидравлических клапанов.

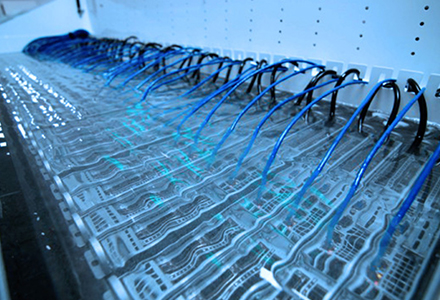

2. Системы жидкостного охлаждения для центров обработки данных и мощных систем.

Холодильные пластины, быстроразъемные соединения и трубкиВ системах жидкостного охлаждения серверных стоек для ИИ, накопителей энергии и электромобилей используются микроканалы с чрезвычайно узкими зазорами. Внутренние металлические заусенцы, мусор или частицы резины могут легко засорить микроканалы, повредить рабочие колеса насосов или нарушить герметичность быстроразъемных соединений, что приведет к термическому дросселированию или опасным утечкам жидкости.

3. Высокоточная гидравлика и гидравлические системы

Гидравлические клапаны и насосыМикроскопические твердые частицы в узких гидравлических зазорах могут вызывать заедание золотника клапана, сильную эрозию насоса и утечки жидкости.

Системы впрыска топливаМикроскопические отверстия в форсунках высокого давления системы Common Rail очень чувствительны; даже следовые количества частиц могут искажать схему распыления или засорять форсунки.

4. Аэрокосмические и железнодорожные системы

Гидравлические системы управления полетом, тормозные системы и редукторы повышенной прочности требуют бескомпромиссной надежности и безупречного качества. Проверка на чистоту является обязательным условием перед окончательным выпуском.

5. Медицинские приборы и полупроводники

Ортопедические имплантаты и хирургические инструментыСтрогие ограничения на содержание частиц предотвращают нежелательные иммунные реакции или воспаление тканей у пациентов.

Вакуумные камеры для полупроводниковых технологий и системы подачи газаМелкие частицы могут вызывать серьезные дефекты пластин и нарушения экспозиции в процессе изготовления; контроль чистоты Здесь мы работаем в микро- и наномасштабе.

Заключение

Проверка технической чистоты Это гораздо больше, чем просто мытье — это комплексная инженерная дисциплина, объединяющая удаление микрозагрязнений, фильтрацию жидкостей, оптическую поляризационную микроскопию и автоматизированный анализ данных. Создание стандартизированной системы... высокоточный рабочий процесс проверки чистоты Это имеет важное значение не только для обеспечения качества и конкурентоспособности цепочки поставок, но и для перехода высокотехнологичного производства к более высоким стандартам надежности и производительности.
