Что такое контрольный тест в технической чистоте?

Что такое контрольный тест в технической чистоте?

Управляющее резюме: А Пустой тест Определение фонового значения (также называемое определением холостого значения) является основополагающим методом контроля качества. проверка технической чистоты в высокотехнологичных производственных секторах, таких как автомобилестроение, возобновляемая энергетика и аэрокосмическая промышленность. Проводится в соответствии с международными и отраслевыми стандартами, включая: ISO 16232, VDA 19.1, и QC/T 983-2025— Контрольный тест включает в себя выполнение полной последовательности экстракции и анализа без образца (тест без компонентов) в идентичных условиях эксплуатации. Его основная цель — количественная оценка фонового загрязнения, внесенного... экстракционное оборудованиеКритерии отбора проб включают: чистящий растворитель, окружающую среду, фильтрующий материал и действия оператора. Основной критерий заключается в том, что значение холостой пробы не должно превышать 10% от фактического измеренного значения пробы и не должно содержать критически крупных частиц. Если значение холостой пробы соответствует требованиям, оно вычитается для калибровки результатов теста; если не соответствует, данные пробы признаются недействительными.

1. Определение и основная концепция

В соответствии со стандартами ISO 16232:2018 и VDA 19.1:2018, холостой тест определяется как контрольный тест, проводимый без размещения каких-либо компонентов в системе экстракции, при этом воспроизводится весь процесс тестирования, параметры и условия эксплуатации. Полученное значение содержания частиц или гравиметрическое значение представляют собой Уровень фонового загрязнения (или системная изоляция).

Основная цель заключается в следующем: системный фон отслеживание: изоляция внешних загрязнений (попадающих из растворителей, камер оборудования, стеклянной посуды, чистых помещений и при обращении с оборудованием) от внутренних загрязнений самого компонента.

2. Основное техническое назначение и ценность

Количественная оценка фонового загрязнения для калибровки данных: Изолирует фоновый шум, не связанный с компонентами, что позволяет точно определить холостой результат (Калиброванный результат = Измеренное значение образца − Значение холостого результата).

Проверка соответствия тестовой системы требованиям: Выступает в качестве предварительного контролирующего фактора. Если значение пустого значения превышает допустимый порог, тестовая среда или процедура считается вышедшей из-под контроля, что делает недействительными все связанные с ней данные выборки.

Стандартизация базовых показателей для обеспечения сопоставимости результатов между лабораториями: нормализует системные вариации на разных испытательных площадках, при различных настройках оборудования и партиях растворителей, чтобы обеспечить целостность данных по всему парку оборудования и цепочке поставок.

3. Стандартизированная процедура работы

ПодготовкаПредварительно очистите установку для экстракции, зажимные приспособления и стеклянную посуду. Используйте идентичные партии растворителей, мембран и параметры окружающей среды (например, давление, скорость потока, время цикла, температура и влажность).

Исполнение без использования образцовВыполните полный цикл очистки, экстракции, фильтрации и сушки, не вставляя никаких компонентов.

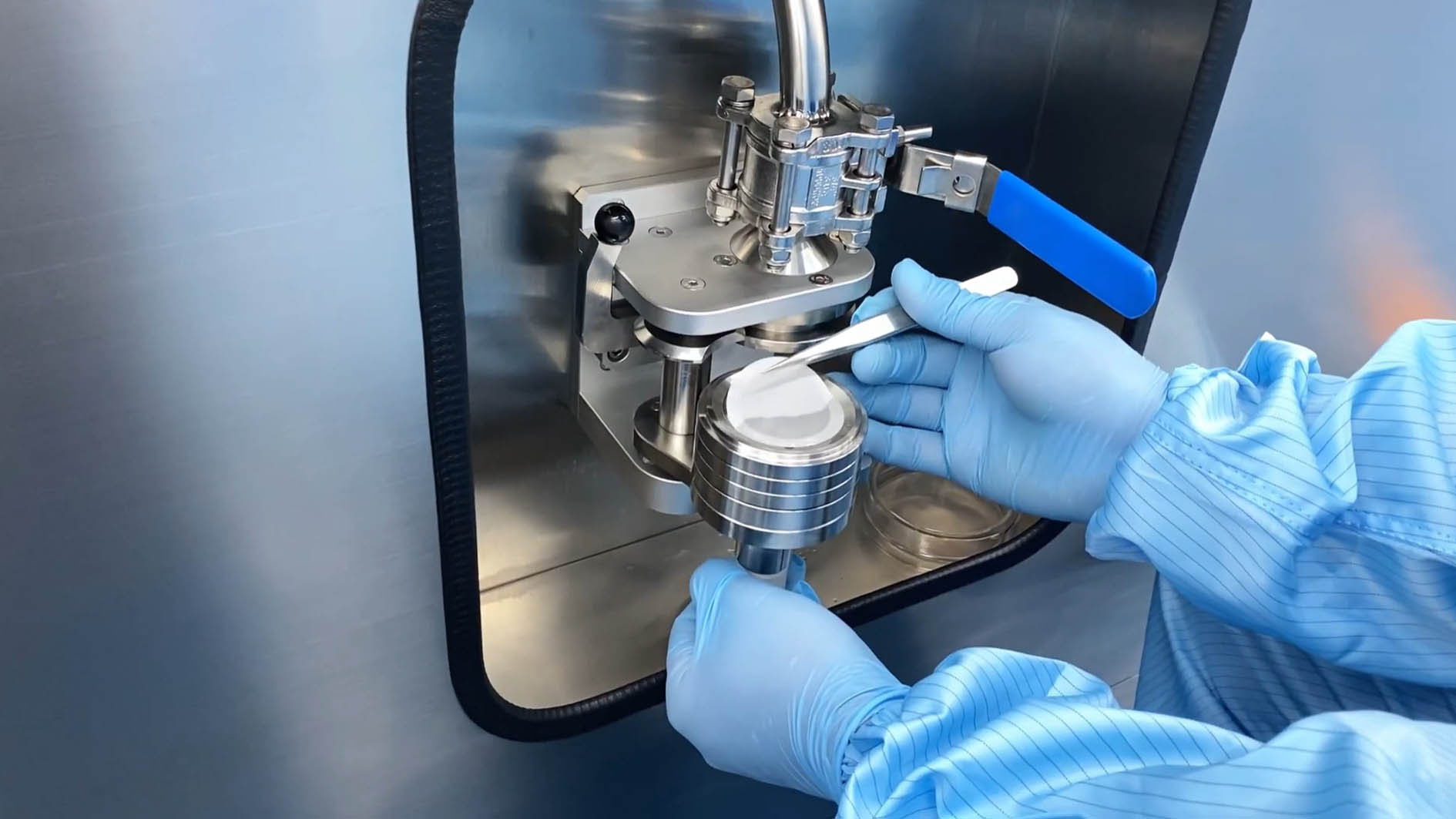

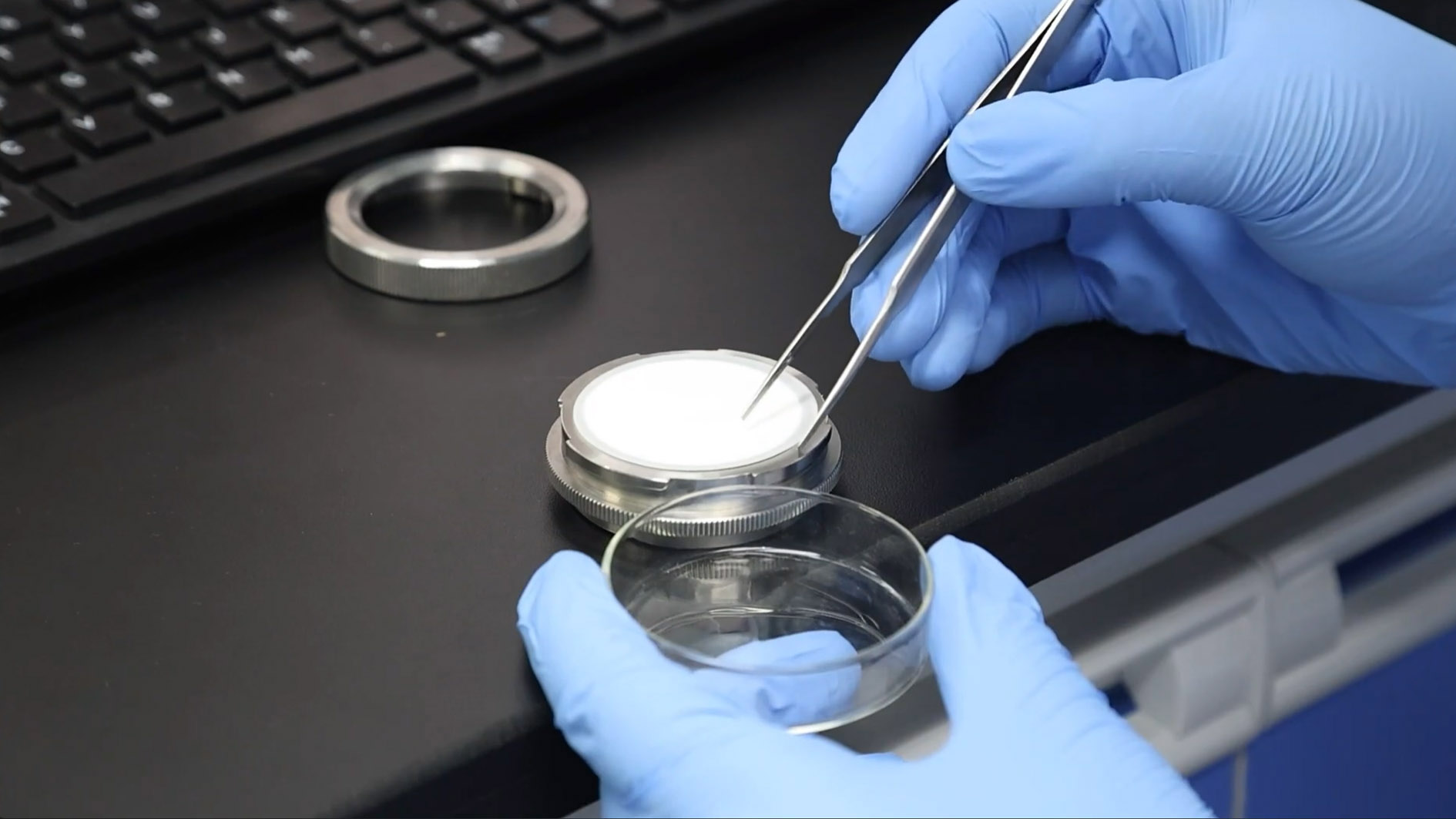

Отбор проб и анализ: Отфильтровать полученный растворитель, высушить мембрану, провести кондиционирование в эксикаторе и измерить с помощью гравиметрического анализа (прецизионные весы) и/или подсчета частиц (оптический/СЭМ-анализ).

Регистрация данных и проверка воспроизводимостиЗапишите параметры окружающей среды, партии компонентов и значения холостых проб. Обеспечьте минимальные отклонения между последовательными измерениями холостых проб для проверки системной стабильности.

4. Критерии приемки и матрица принятия решений

Основные пороговые значения приемлемости

Правило 10% (Гравиметрический анализ и подсчет частиц): значение фонового сигнала не должно превышать 10% от фактического измеренного значения образца (на основе фактических измеренных значений, а не пределов, указанных на чертеже).

Критический предел частицНа чистой мембране не допускается наличие запрещенных или критически крупных частиц (в соответствии с техническими условиями на компоненты).

Правила принятия решений

Проходить (Значение холостого образца ≤ 10% и отсутствие критически крупных частиц): Система проверена. Вычтите значение холостого образца из результата анализа исходного образца, чтобы получить окончательное калибровочное значение.

Неудача (Присутствие несоответствующих спецификации холостых проб > 10% или критически крупных частиц): Вся партия образцов признается недействительной. Исключение несоответствующей спецификации холостой пробы для маскировки системного фонового загрязнения строго запрещено. Первопричина должна быть устранена до повторного тестирования.

5. Типичные причины отклонений и корректирующие действия при проведении контрольных испытаний.

Превышение допустимых значений во время фактического тестирования — довольно распространенная проблема. Основные факторы, влияющие на это, сосредоточены вокруг четырех аспектов: расходные материалы, оборудование, окружающая среда и эксплуатация. Целевые корректирующие действия описаны ниже:

Загрязнение расходных материалов

ПричиныПричинами могут быть: недостаточная чистота чистящего растворителя, негерметичные фильтрующие мембраны после вскрытия упаковки или неполное мытье стеклянной посуды.

Корректирующие действияЗамените чистящие растворители на высокочистые растворители для ВЭЖХ; перейдите на новые герметичные фильтрующие мембраны; при необходимости используйте мембраны с размером пор ≤0,45 мкм (или ≤0,22 мкм для высоких требований) для предварительной фильтрации растворителей; подвергайте всю стеклянную посуду ультразвуковой очистке и сушке без пыли для устранения присущего расходным материалам загрязнения.

Остаточные загрязнения оборудования

Причины: Твердые частицы или отложения масла от предыдущих испытаний, находящиеся в трубопроводах, промывочных камерах или зажимных приспособлениях.

Корректирующие действия: Перед тестированием необходимо выполнить глубокую продувку оборудования, увеличив продолжительность промывки циркуляцией растворителя; периодически разбирать и очищать «слепые зоны»; обеспечить обязательную проверку контрольных образцов оборудования после тестирования образцов с высоким уровнем загрязнения и вести журналы осмотра оборудования для очистки.

Несоответствие нормам экологической чистоты

Причины: Несоответствие требованиям к чистоте помещения, дисбаланс температуры и влажности или чрезмерное количество взвешенных частиц в воздухе.

Корректирующие действия: Проводить плановое техническое обслуживание HEPA-фильтров в чистых помещениях, регулировать температуру и влажность окружающей среды, а также включать очистное оборудование перед проведением испытаний, чтобы обеспечить соответствие условий проведения испытаний в чистых помещениях класса ISO 5–7.

Нестандартные операции

Причины: Операторы, не использующие одежду без ворса, прикасающиеся к эффективной площади фильтрации расходных материалов или фильтрующих мембран, или упрощающие процедуры.

Корректирующие действия: Стандартизировать рабочие процессы операторов в чистых помещениях, усилить предпрофессиональную подготовку и строго соблюдать стандартизированные протоколы тестирования для предотвращения загрязнения, вызванного человеческим фактором.

6. Сценарии применения в инженерии и частота выполнения.

Контрольный тест без исследуемого образца — это стандартная мера контроля качества при проверке чистоты, а не разовый эксперимент. Его необходимо проводить с фиксированной частотой в зависимости от сценария тестирования для обеспечения непрерывной стабильности системы.

Плановые производственные испытания: Ежедневно перед официальным тестированием при запуске системы необходимо выполнить один контрольный тест, чтобы подтвердить соответствие системы требованиям на день.

Запускается при изменении условийКонтрольный тест необходимо проводить немедленно при каждом изменении партий чистящих растворителей, партий фильтрующих мембран, испытательного оборудования или мест проведения испытаний.

Техническое обслуживание после эксплуатации оборудованияДля подтверждения соответствия фоновым требованиям необходимо повторно провести контрольный тест после тщательной очистки оборудования, технического обслуживания или перезапуска после длительного простоя.

Аудиты качестваЕжемесячные или ежеквартальные внутренние/внешние лабораторные проверки должны включать в себя контрольные анализы в качестве основного элемента проверки для обеспечения стабильности возможностей тестирования.

Сферы его применения охватывают все отрасли, требующие контроля технической чистоты, включая автомобильные двигатели, трансмиссии, тормозные системы, гидравлические компоненты, прецизионные конструкционные детали батарей для возобновляемых источников энергии и прецизионные компоненты аэрокосмической отрасли. Это фундаментальный и критически важный метод контроля качества в высокотехнологичном производстве.

7. Сценарии применения в инженерии и частота выполнения.

Контрольный тест без холостой пробы является стандартной мерой контроля качества. проверка чистоты Это не разовый эксперимент. Его необходимо проводить на фиксированных частотах в зависимости от сценариев тестирования, чтобы обеспечить непрерывную стабильность системы.

Плановые производственные испытания: Ежедневно перед официальным тестированием при запуске системы необходимо выполнить один контрольный тест, чтобы подтвердить соответствие системы требованиям на день.

Запускается при изменении условийКонтрольный тест необходимо проводить немедленно при каждом изменении партий чистящих растворителей, партий фильтрующих мембран, испытательного оборудования или мест проведения испытаний.

Техническое обслуживание после эксплуатации оборудованияДля подтверждения соответствия фоновым требованиям необходимо повторно провести контрольный тест после тщательной очистки оборудования, технического обслуживания или перезапуска после длительного простоя.

Аудиты качестваЕжемесячные или ежеквартальные внутренние/внешние лабораторные проверки должны включать в себя контрольные анализы в качестве основного элемента проверки для обеспечения стабильности возможностей тестирования.

Сферы его применения охватывают все отрасли, требующие контроля технической чистоты, включая автомобильные двигатели, трансмиссии, тормозные системы, гидравлические компоненты, прецизионные конструкционные детали батарей для возобновляемых источников энергии и прецизионные компоненты аэрокосмической отрасли. Это фундаментальный и критически важный метод контроля качества в высокотехнологичном производстве.

Часто задаваемые вопросы

В1: Если контрольный образец пройден успешно, почему обязательно вычитать значение контрольного образца? Можно ли использовать исходные данные тестирования непосредственно в отчетах?

A1: Исходные данные не могут быть использованы непосредственно в отчетах. В соответствии со стандартами VDA 19.1-1:2018 и ISO 16232, значение холостого хода отражает фоновое загрязнение, присущее системе тестирования, а не загрязнение компонентов. Прохождение теста на холостой ход (≤10% от измеренного значения образца) лишь указывает на то, что помехи системы находятся в пределах допустимых стандартных погрешностей, а не на то, что фоновое загрязнение равно нулю. Невычитание значения холостого хода приводит к искусственно завышенным результатам чистоты, в результате чего соответствующие детали ошибочно признаются не соответствующими требованиям, что приводит к ошибкам брака партии. Вычитание значения холостого хода точно изолирует помехи системы, восстанавливая истинный уровень чистоты компонента, и полностью удовлетворяет требованиям CNAS и аудита цепочки поставок OEM. Только когда значение холостого хода превышает пределы, вычитание значения холостого хода строго запрещено, что требует аннулирования данных и исправления системы.

В2: Почему 10%-ный предельный уровень для контрольных образцов определяется на основе «Фактического измеренного значения образца», а не «Предельного значения, указанного в инженерном чертеже»? Какие различия в методах тестирования обусловлены использованием этих двух критериев?

A2: Стандартные тексты прямо предписывают использовать фактическое измеренное значение загрязнения образца в качестве эталона, который служит официальной основой оценки для ISO и VDA; пределы, указанные на чертежах, являются лишь пороговыми значениями для приемки качества продукции и не применяются к оценке качества заготовок. Основное различие между ними существенно: если в качестве эталона используются пределы, указанные на чертежах, то для компонентов с превосходной чистотой, фактические значения которых значительно ниже спецификаций чертежей, пределы для заготовок будут чрезмерно занижены. Это позволяет пропускать фоновые несоответствия системы, вызывая искажение данных. Сравнение с 10% от фактического измеренного значения образца адаптируется к компонентам всех степеней чистоты, точно соответствуя реальным условиям тестирования текущей партии образцов и строго контролируя ошибки, вызванные помехами системы. Это является основным требованием для обеспечения чувствительности и точности измерений при проверке чистоты прецизионных компонентов, а также важным элементом оценки при аудите лабораторных систем.
