Что такое стандарт технической чистоты ISO 16232?

Обзор

В современном автомобильное производство и высокотехнологичные отрасли оборудования, техническая чистота Загрязнение топливом стало критически важным показателем качества, влияющим на производительность, надежность и срок службы компонентов. В условиях непрерывного развития систем высокого давления Common Rail, прецизионных гидравлических компонентов и систем управления батареями, двигателями и электронными системами электромобилей в направлении повышения степени интеграции и точности, загрязнение остаточными частицами микронного и субмиллиметрового размера может привести к залипанию компонентов, аномальному износу, утечкам, коротким замыканиям или даже отказу системы.

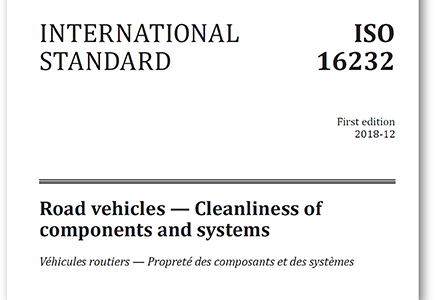

ISO 16232Дорожные транспортные средства — Чистота компонентов и систем«Это важный международный стандарт, используемый в автомобильная промышленность для технической чистоты Оценка. Она предоставляет стандартизированную основу для обнаружения остаточных частиц в автомобильные компоненты и системыБлагодаря контролируемой экстракции, фильтрации, анализу частиц и стандартизированной отчетности о результатах производители могут количественно оценить уровни загрязнения, выявить источники загрязнения, оптимизировать процессы очистки и установить требования к чистоте на протяжении всей цепочки поставок.

В данной статье рассматривается разработка стандарта ISO 16232:2018, являющегося ключевым документом. процедуры проверки чистоты, экстракция частиц и методы анализаЭто позволяет оценить результаты очистки и их применение в автомобильной промышленности, производстве электромобилей, гидравлических системах и высокоточной промышленности. Это помогает производителям, испытательным лабораториям и поставщикам компонентов лучше понять основные требования к чистоте. проверка технической чистоты.

1. Разработка стандарта ISO 16232 и сравнение с аналогичными стандартами.

1.1 Переход от многокомпонентной структуры ISO 16232:2007 к ISO 16232:2018

Первоначальный стандарт ISO 16232:2007 имел многочастную структуру, состоящую из частей с 1 по 10. Эти части отдельно охватывали терминологию, методы экстракции, процедуры фильтрации, анализ частиц и отчетность о результатах, связанных с... проверка чистоты компонентов.

Такая разделенная структура позволила подробно описать каждую процедуру тестирования. Однако на практике пользователям часто приходилось одновременно обращаться к нескольким частям, что усложняло работу лабораторий, разрабатывающих полные процедуры тестирования, или компаний, создающих внутренние спецификации по чистоте.

В стандарте ISO 16232:2018 была реорганизована и интегрирована исходная система стандартов. Новая версия объединяет определения, обработку проб, экстракцию загрязняющих веществ, сбор частиц, методы анализа и представление результатов в более целостную техническую структуру.

Пересмотр не был простым объединением предыдущих десяти частей. Вместо этого он реорганизовал логику тестирования и технические требования, чтобы лучше соответствовать потребностям современной оценки чистоты автомобильных компонентов.

С точки зрения практического тестирования, стандарт ISO 16232:2018 фокусируется на одном фундаментальном вопросе:

Как можно эффективно извлечь репрезентативные остаточные загрязняющие вещества из компонента, не изменяя его исходное состояние, и как можно количественно оценить эти загрязняющие вещества с помощью воспроизводимых методов анализа?

Поэтому, проверка технической чистоты Это не просто «промывка компонента и подсчет частиц». Это комплексный процесс оценки, включающий валидацию метода экстракции, сбор загрязнений, анализ частиц, оценку данных и контроль качества.

1.2 Взаимосвязь между ISO 16232 и VDA 19.1

В автомобильной промышленности стандартами ISO 16232 и VDA 19.1, опубликованными Немецкой ассоциацией автомобильной промышленности (VDA), являются два часто используемых документа по управлению технической чистотой.

Оба стандарта разделяют схожие принципы в отношении:

· оценка технической чистоты;

· Извлечение частиц;

· анализ на наличие загрязняющих веществ;

· оценка размера частиц;

· Отчет о результатах проверки чистоты.

Поэтому в цепочках поставок автомобильной промышленности их часто обсуждают вместе.

Однако стандарты ISO 16232 и VDA 19.1 не идентичны.

ISO 16232 относится к международной системе стандартов, а VDA 19.1 — это отраслевое руководство, разработанное немецкой автомобильной ассоциацией. Различия могут существовать в конкретных методах тестирования, требованиях к оборудованию, процедурах валидации и деталях инженерного применения.

Следовательно, некорректно просто предполагать, что:

«Соответствие стандарту ISO 16232 автоматически означает соответствие стандарту VDA 19.1».

В практических проектах производители автомобилей или заказчики обычно определяют требуемые стандарты и условия испытаний посредством чертежей, технических соглашений, спецификаций чистоты или требований к проверке.

При разработке процесса проверки чистоты лаборатории и поставщики должны сначала определить применимые стандарты и параметры испытаний в соответствии с требованиями заказчика.

2. Основной процесс технического тестирования чистоты в соответствии со стандартом ISO 16232:2018

Технические испытания на чистоту по стандарту ISO 16232 можно разделить на три основных технических этапа:

Извлечение частиц → Анализ частиц → Выражение результата

В реальных лабораторных условиях фильтрация и сбор частиц находятся между этапами экстракции и анализа и играют важную роль в обеспечении точности результатов анализов.

Цель всего процесса состоит не просто в получении «подсчета частиц», а в установлении репрезентативной зависимости между загрязняющими веществами, присутствующими на компоненте, и конечными аналитическими данными.

Таким образом, на конечный результат чистоты напрямую влияют следующие факторы:

· эффективность метода экстракции;

· контроль загрязнения пустого пространства;

· стабильность процедур фильтрации;

· валидация системы анализа частиц.

2. Процесс проверки технической чистоты в соответствии со стандартом ISO 16232:2018.

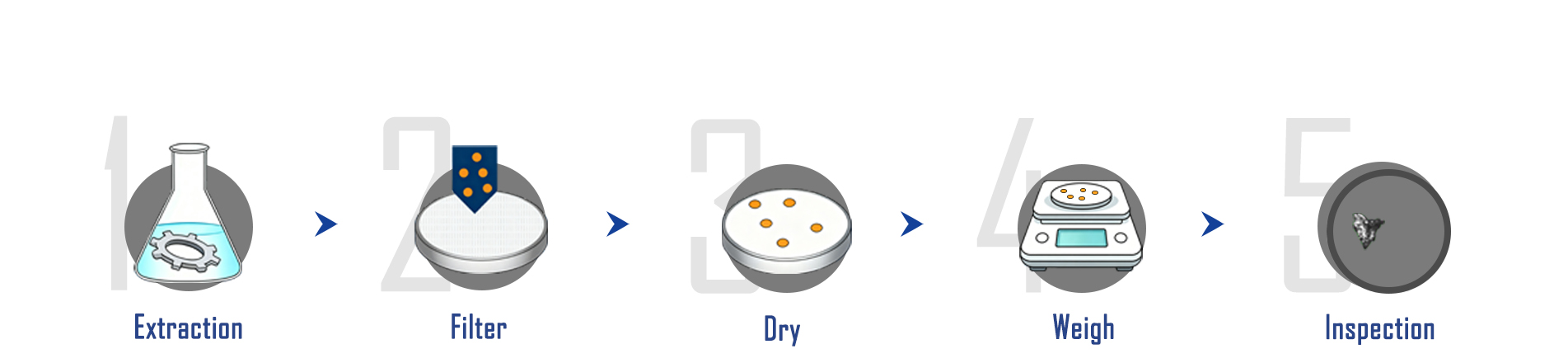

Стандарт ISO 16232 по технической чистоте включает в себя четыре основных этапа:

Извлечение частиц → Фильтрация → Анализ частиц → Составление отчета о результатах

Цель состоит не просто в подсчете частиц, а в получении репрезентативных данных о загрязнении компонентов посредством контролируемого и воспроизводимого процесса тестирования.

Точность результатов проверки чистоты зависит от нескольких факторов, в том числе:

· выбор метода экстракции;

· контроль загрязнения во время испытаний;

· процедура фильтрации;

· Метод анализа частиц.

2.1 Методы экстракции частиц

Удаление частиц является первым и одним из важнейших этапов испытаний по стандарту ISO 16232. Его цель — удаление подвижных загрязнений с поверхностей компонентов, внутренних полостей и каналов, а также их сбор на фильтрующей мембране для анализа.

Метод экстракции следует выбирать в соответствии со структурой компонентов, характеристиками материала, местом загрязнения и требованиями заказчика.

К распространенным методам экстракции относятся:

Промывка под давлением

Промывка под давлением использует контролируемое давление и поток жидкости для удаления частиц с поверхностей компонентов или внутренних каналов.

Обычно его используют для:

· гидравлические компоненты;

· корпуса клапанов;

· корпуса насосов;

· трубопроводы;

· Автомобильные детали с внутренними каналами.

Для обеспечения воспроизводимости результатов необходимо контролировать давление, скорость потока, время и направление промывки.

Ультразвуковая экстракция

Ультразвуковая экстракция использует эффекты кавитации для повышения эффективности удаления частиц и подходит для небольших или сложных компонентов, где загрязнения трудно удалить традиционными методами.

Однако чрезмерная ультразвуковая энергия может повредить поверхности или покрытия и привести к появлению дополнительных частиц. Поэтому параметры ультразвукового воздействия следует проверять в соответствии с характеристиками компонентов.

Внутренняя промывка и отвод воздуха

Для компонентов со сложной внутренней структурой, таких как детали управления потоками жидкости и трубопроводы, внутренняя промывка или циркуляционная откачка могут помочь удалить скрытые загрязнения внутри каналов.

Для компонентов, непригодных для очистки жидкостями, таких как некоторые электронные узлы или сухие компоненты, для сбора выделяющихся частиц может использоваться контролируемая вытяжка воздуха.

2.2 Проверка эффективности экстракции и контроль загрязнения

Перед проведением рутинных испытаний метод экстракции следует валидировать, чтобы подтвердить его способность эффективно удалять удаляемые загрязнения без образования искусственных частиц.

Распространенным методом валидации является тест на распад, при котором один и тот же компонент извлекается несколько раз. Когда количество извлеченного загрязнения постепенно уменьшается и достигает стабильного уровня, условия экстракции можно считать подходящими.

Кроме того, Контроль пустого значения Это крайне важно при проведении технических испытаний на чистоту. Фоновое загрязнение может быть вызвано:

· лабораторная среда;

· чистящие средства;

· фильтрующие мембраны;

· оборудование;

· контейнеры;

· Обращение с оператором.

Контроль за загрязнением контрольными образцами гарантирует, что конечный результат чистоты отражает состояние самого компонента, а не процесс тестирования.

3. Методы анализа частиц в соответствии со стандартом ISO 16232

После экстракции загрязненная жидкость фильтруется, а частицы собираются на фильтрующей мембране. Затем, в зависимости от требований к чистоте, можно выбрать различные методы анализа.

3.1 Гравиметрический анализ

Гравиметрический анализ измеряет общую массу собранных загрязнений путем сравнения разницы в весе фильтрующей мембраны до и после фильтрации.

Типичные результаты включают:

· мг/компонент;

· мг/1000 см².

Этот метод позволяет определить общий уровень загрязнения, но не дает возможности идентифицировать размер, количество или морфологию отдельных частиц.

3.2 Автоматизированный микроскопический анализ

Автоматизированная оптическая микроскопия широко используется для детального анализа частиц.

Система может идентифицировать:

· число частиц;

· размер частиц;

· морфология частиц;

· распределение частиц;

· Отражательные характеристики.

Максимальный диаметр Феррета обычно используется для оценки размера частиц и выявления критически важных частиц, которые могут вызывать засорение, износ или функциональные проблемы.

Частицы также могут быть классифицированы по оптическим характеристикам, таким как:

· отражающие частицы;

· неотражающие частицы;

· волокна.

Следует отметить, что оптическая классификация не всегда отражает фактический состав материала. Для критически важных частиц может потребоваться дополнительный анализ.

3.3 Анализ методом СЭМ/ЭДХ для идентификации частиц

При обнаружении аномальных или критических частиц для дальнейшего исследования можно использовать анализ SEM/EDX.

Сканирующая электронная микроскопия (СЭМ) предоставляет подробную информацию о морфологии частиц, а энергодисперсионный рентгеновский анализ (ЭДР) позволяет определить элементный состав, что помогает выявить возможные источники загрязнения.

Например:

· Наличие частиц железа может указывать на обработку стали или износ;

· Частицы алюминия могут образовываться в результате обработки алюминиевых сплавов;

· Частицы меди могут быть связаны с медными компонентами или оборудованием.

СЭМ/ЭДХ Это помогает производителям выявлять источники загрязнения и улучшать производственные процессы, но не заменяет собой полную процедуру проверки чистоты в соответствии со стандартом ISO 16232.

Часто задаваемые вопросы

В1: Что в основном проверяет стандарт ISO 16232?

Стандарт ISO 16232 в основном используется для оценки технической чистоты компонентов и систем дорожных транспортных средств. Он использует контролируемые методы экстракции для удаления подвижных загрязнений с компонентов и анализирует собранные частицы на основе их количества, размера, массы и других характеристик.

В2: Почему валидация метода экстракции необходима в рамках проверки чистоты по стандарту ISO 16232?

Поскольку различные компоненты имеют разную структуру и материалы, один и тот же метод экстракции может не подходить для всех продуктов.

Если интенсивность экстракции недостаточна, важные загрязнения могут быть неэффективно удалены из компонента. Если интенсивность экстракции чрезмерна, это может привести к образованию аномальных частиц на подложке компонента, покрытии или облицовке.

Следовательно, условия экстракции необходимо подтверждать с помощью таких методов, как тест на распад, и только после подтверждения стабильности и воспроизводимости метода его следует применять для рутинной проверки чистоты.
