Какая жидкость используется для экстракции в целях технической чистоты?

Краткое резюме

В проверка технической чистоты в соответствии со стандартами ISO 16232 и VDA 19.1. экстракционная жидкость Используется для элюирования твердых частиц загрязнений с поверхностей компонентов. Выбор экстракционной жидкости напрямую определяет эффективность извлечения частиц и точность анализа. Универсальной экстракционной среды не существует; выбор должен производиться комплексно, с учетом материала компонента, типа загрязнения и метода экстракции. После выбора среды обязательна проверка применимости, включая контрольный тест и тест на извлечение частиц.

1. Классификация распространенных экстракционных жидкостей

1.1 Водная нейтральная экстракционная жидкость (содержащая неионогенные поверхностно-активные вещества)

На основе деионизированной воды, подходит для водных эмульсий, водорастворимых средств защиты от ржавчины и водорастворимых солевых загрязнений.

Преимущества: высокая безопасность.

Риск: во время сушки мембраны могут выпадать в осадок кристаллы неорганических солей, которые могут быть ошибочно приняты за твердые частицы и привести к завышенным результатам; пенообразование необходимо контролировать.

Примечание: прецизионные чистящие средства, такие как ZESTRON, являются промышленными чистящими средствами, а не специализированными экстракционными жидкостями с низким фоновым уровнем. Перед использованием необходимо провести контрольный тест и проверку степени извлечения.

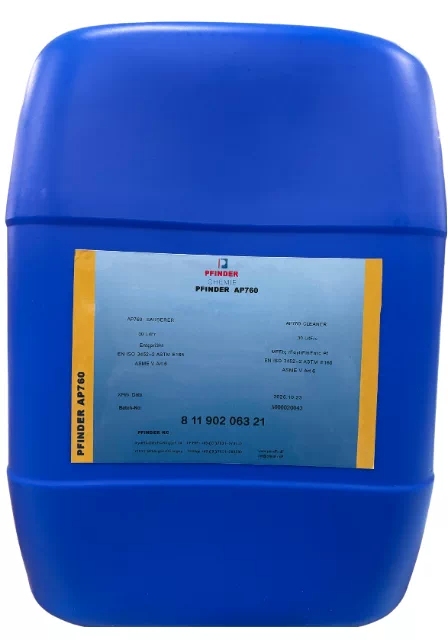

1.2 Неполярный изопарафинский растворитель (наиболее широко используемый для обработки масляных автомобильных деталей, например, PFINDER AP760)

В стандарте VDA 19.1 рекомендуется смесь изопарафинов C10–C13: содержание ароматических углеводородов <2%, температура вспышки >60°C, диапазон кипения 180–220°C. Основанная на принципе «подобное растворяет подобное», она растворяет минеральные смазочно-охлаждающие жидкости, антикоррозионные средства и смазки, применима для деталей, работающих в условиях повышенного смазывания, таких как двигатели, трансмиссии и корпуса гидравлических клапанов.

Отличительные особенности: AP760, AP-PURE7060, Inflo, Hengst, HYDAC — это предварительно отфильтрованные экстракционные жидкости с низким фоновым уровнем, которые можно использовать непосредственно для тестирования. Exxsol D60/D80, ShellSol, Isopar L/M — это промышленные исходные растворители. Хотя их химический состав соответствует требованиям, они имеют высокий собственный фоновый уровень частиц. Их нельзя использовать непосредственно для тестирования, и они должны пройти ультратонкую фильтрацию и полную проверку.

1.3 Полярные растворители (изопропиловый спирт / этанол, только для специальных применений)

Подходит для удаления незначительных органических загрязнений и обработки прецизионных электронных компонентов.

Риск: может вызывать набухание некоторых пластмасс и эластомеров; быстрое испарение приводит к концентрации растворителя и повторной адсорбции частиц, снижая степень извлечения. Не предназначен для использования в качестве универсальной экстракционной жидкости; не рекомендуется для деталей, сильно загрязненных минеральными маслами.

2. Руководство по выбору жидкости для удаления загрязнений и экстракционной жидкости.

3 ключевых момента при выборе бренда

Стандарты ISO 16232 и VDA 19.1 не устанавливают официальные бренды, а лишь требования к средним эксплуатационным характеристикам. Спецификации заказчиков, установленные производителями оригинального оборудования (OEM), имеют приоритет над базовыми стандартами; некоторые немецкие OEM-производители устанавливают обязательные требования. модели фиксированной экстракционной жидкости.

· Готовые экстракционные жидкости: PFINDER AP760, AP-PURE7060; отечественные бренды Inflo; специализированные жидкости для экстракции изопарафинов от Hengst и HYDAC; PFINDER AP580 для водного типа.

· Промышленные исходные растворителиСерии Exxsol, ShellSol, Isopar используются только в качестве сырья и не предназначены для непосредственного тестирования.

4. Выбор традиционных автомобильных и энергетических компонентов.

Для двигателей, трансмиссий и гидравлических частей автомобилей с обычным топливом, загрязненных маслом, предпочтительнее использовать изопарафины с низким фоновым загрязнением. Для электроприводов, редукторов, корпусов клапанов и компонентов системы терморегулирования в электромобилях: для удаления остатков режущего/сборочного масла следует выбирать изопарафины; для удаления загрязнений, вызванных преимущественно смазочно-охлаждающей жидкостью на водной основе, следует выбирать нейтральную водную экстракционную жидкость. Для внутренних полостей деталей (охлаждаемых пластин, трубопроводов, коллекторов) следует использовать циркуляционную промывку или промывку под давлением, чтобы обеспечить полный контакт экстракционной жидкости с внутренними каналами.

Заключение

Экстракционная жидкость Выбор, по сути, сводится к сопоставлению загрязняющего вещества, материала компонента, экстракционной жидкости и метода экстракции. Для автомобильных компонентов общего назначения предпочтительнее использовать водную нейтральную среду или изопарафин с низким фоном C10-C13; для специальных деталей следует оценить возможность использования изопропилового спирта/этанола. Необходимо подтвердить пригодность конечной среды. пустой тест и тест на восстановление после скачкаПри этом необходимо учитывать совместимость материалов, фоновые частицы, безопасность и обращение с опасными отходами.

Часто задаваемые вопросы

1. Можно ли использовать изопропиловый спирт (IPA) непосредственно для проверки чистоты?

Данная жидкость подходит только для определенных деталей и загрязнений и не должна использоваться в качестве универсальной экстракционной жидкости. Не рекомендуется для деталей, сильно загрязненных минеральными маслами. Перед использованием оцените риск набухания пластмасс/резины и отклонения в степени восстановления, вызванные испарением и концентрацией растворителя.

2. Можно ли повторно использовать экстракционную жидкость?

Повторное использование разрешено в соответствии с базовым стандартом VDA 19.1, однако многие спецификации производителей оригинального оборудования запрещают его. В случае разрешения повторного использования требуется контроль фильтрации и периодические контрольные испытания. Жидкость следует немедленно утилизировать, как только уровень частиц превысит допустимый предел или растворитель будет насыщен масляными загрязнениями.
