В чём заключается принцип промывки под давлением при проведении технических испытаний на чистоту, и когда он применяется?

В чём принцип промывки под давлением при проведении технических испытаний на чистоту?И когда это используется?

Обзор

промывка под давлением является одним из широко используемых методов экстракции частиц в проверка технической чистотыВ этом процессе используется чистящая жидкость, подаваемая под контролируемым давлением и расходом, для промывки поверхностей компонентов и внутренних каналов, проходов и полостей, до которых может эффективно дотянуться поток жидкости. Этот процесс удаляет прилипшие или застрявшие частицы и переносит их в экстракционную жидкость. Затем жидкость фильтруется, а собранные частицы анализируются для оценки их качества. чистота компонентов.

Этот метод особенно подходит для корпусов клапанов, корпусов насосов, гидравлических компонентов, трубопроводов, компонентов жидкостного охлаждения и других деталей с глубокими отверстиями, глухими отверстиями и сложной внутренней структурой. По сравнению с методами протирки, которые в основном нацелены на доступные внешние поверхности, промывка под давлением использует контролируемый поток жидкости для достижения труднодоступных мест, что позволяет удалять внутренние твердые загрязнения.

Важно отметить, что промывка под давлением отличается от распыления жидкости под высоким давлением. Промывка под давлением направлена ​​на удаление частиц из заданных тестовых зон с помощью контролируемого потока жидкости. Она может быть направлена ​​как на доступные внешние поверхности, так и на внутренние области, до которых жидкость может эффективно добраться, тогда как распыление, как правило, больше ориентировано на очистку внешних поверхностей. Для компонентов с внутренними каналами входные, выходные и промывочные пути должны быть соответствующим образом спроектированы в соответствии со структурой компонента.

В ходе испытаний на конечные результаты могут влиять давление промывки, скорость потока, продолжительность промывки, чистота моющей жидкости, условия фильтрации и фоновое загрязнение оборудования. Поэтому промывка под давлением — это не просто операция очистки. Это важный этап удаления частиц, требующий стандартизированного контроля при проведении испытаний на техническую чистоту.

По мере того, как автомобильные компоненты, электромобили, гидравлические системы, прецизионное оборудование и устройства управления потоками жидкости продолжают развиваться в направлении повышения точности, миниатюризации и усложнения конструкции, микроскопические частицы, остающиеся внутри компонентов, привлекают все большее внимание производителей. В таких компонентах, как корпуса клапанов, корпуса насосов, трубопроводы и системы жидкостного охлаждения, даже мелкие частицы могут препятствовать управлению потоком жидкости, блокировать узкие каналы или вызывать износ важных движущихся частей.

Следовательно, для надежной проверки технической чистоты требуется нечто большее, чем просто оценка количества, размера и морфологии частиц. Тщательное и последовательное удаление остаточных частиц с поверхностей компонентов и внутренних структур имеет не меньшее значение для получения достоверных результатов испытаний.

Промывка под давлением — один из методов удаления частиц, используемых для выполнения этого требования к испытаниям. В нем используется чистящая жидкость, подаваемая под контролируемым давлением и расходом, для промывки поверхностей компонентов, внутренних каналов, полостей и ходов. Это позволяет отделить прилипшие или застрявшие частицы и перенести их в экстракционную жидкость для последующей фильтрации и анализа частиц.

Что такое промывка под давлением?

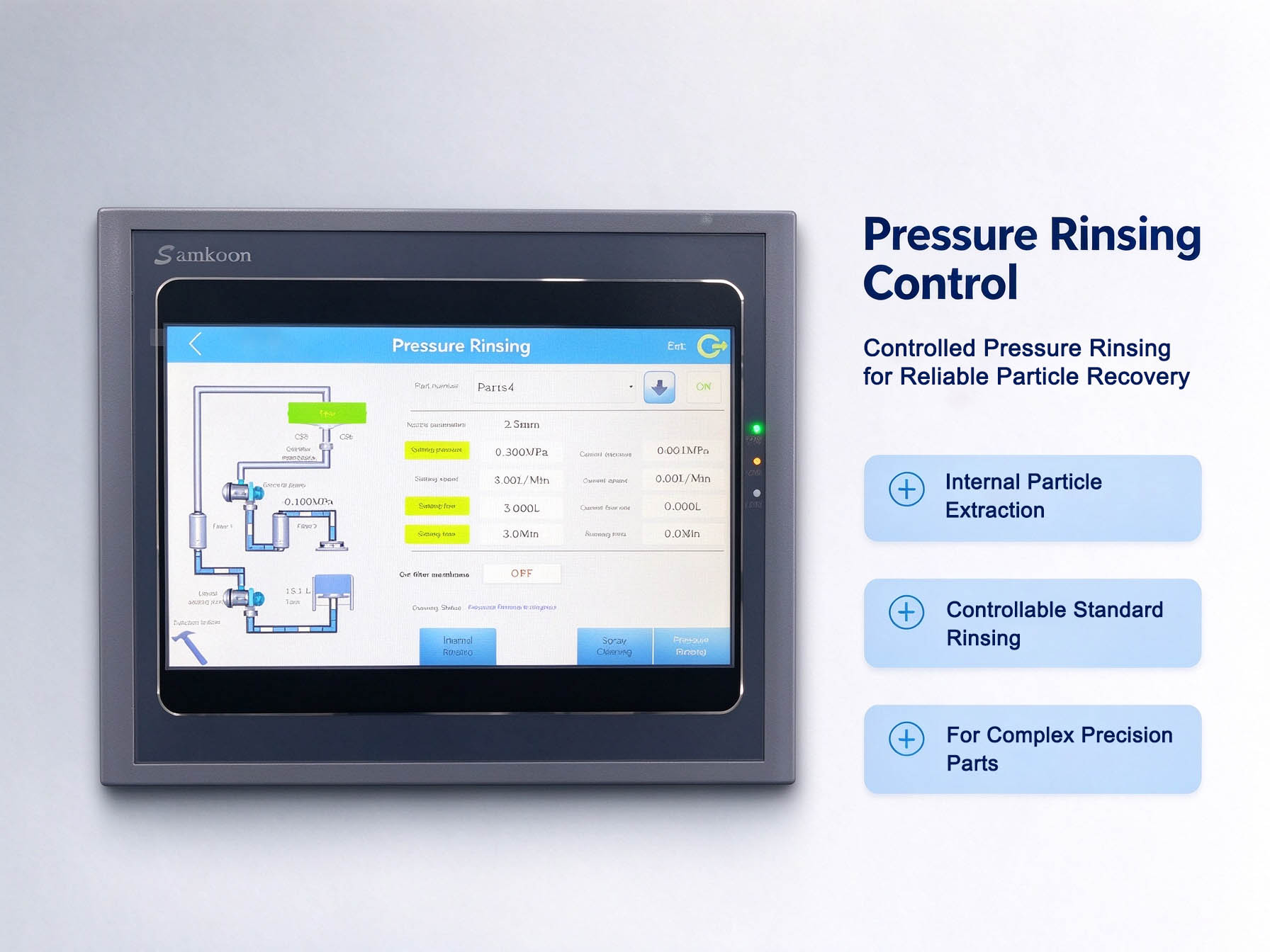

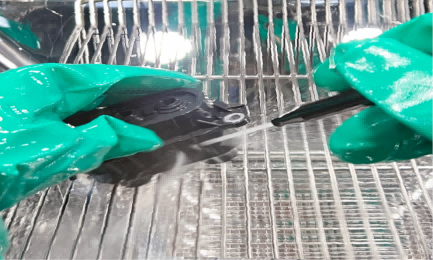

Промывка под давлением — это проверка технической чистоты Метод, использующий контролируемое давление чистящей жидкости для промывки компонента и удаления твердых загрязнений.

В ходе испытаний чистящая жидкость подается через или на целевую область под заданным давлением, с заданной скоростью потока, направлением и продолжительностью. Возникающие ударные и сдвиговые силы воздействуют на внешние поверхности компонента и доступные внутренние структуры. Частицы, прилипшие к поверхностям, отрываются и переносятся жидкостью в систему сбора.

После фильтрации частицы задерживаются на фильтрующей мембране. В зависимости от требований к тестированию, их затем анализируют с помощью микроскопа или оптической системы анализа частиц, например, автоматизированного сканирующего микроскопа для фильтрующих мембран.

Процесс можно кратко описать следующим образом.:

Компонент → Промывка жидкостью под давлением → Выделение частиц → Сбор жидкости → Мембранная фильтрация → Анализ частиц → Оценка чистоты

В отличие от непосредственного осмотра поверхности компонента, промывка под давлением не основана на наблюдении частиц на самом компоненте. Ее основной принцип — контролируемое удаление частиц, перенос загрязнений из труднодоступных мест непосредственно на фильтрующую мембрану для последующего количественного анализа.

Важно различать автоматизированную сканирующую микроскопию с фильтрующей мембраной, оптический метод микроскопии, основанный на визуализации частиц, собранных на фильтрующей мембране, и жидкостной счетчик частиц (ЖСЧ), который подсчитывает частицы, взвешенные в жидкости, непосредственно. Эти методы различаются по принципам измерения и процедурам подготовки образцов.

В чём принцип работы ополаскивания под давлением?

Основной принцип промывки под давлением заключается в механическом взаимодействии чистящей жидкости с частицами.

Когда жидкость протекает через компонент или по нему под контролируемым давлением и расходом, она создает движение жидкости по поверхностям, отверстиям и внутренним каналам компонента. Ударные и сдвиговые силы, создаваемые текучей жидкостью, могут смещать частицы, прилипшие к поверхностям или отложившиеся внутри внутренних структур, перенося их в систему сбора.

Для компонентов с глубокими отверстиями, глухими отверстиями и узкими каналами промывка под давлением может удалить частицы из труднодоступных мест, куда сложно добраться обычными методами протирки, при условии, что чистящая жидкость эффективно проникает в эти области. Это может улучшить удаление внутренних загрязнений.

Однако более высокое давление не всегда лучше. В ходе реальных испытаний такие параметры, как давление промывки, скорость потока, продолжительность промывки, тип чистящей жидкости и направление промывки, должны выбираться в соответствии со структурой компонента, материалом и требованиями к испытаниям.

Если условия промывки слишком мягкие, некоторые частицы могут быть недостаточно удалены. Если условия слишком агрессивные, процесс может сместить фрагменты материала, которые изначально были прочно прикреплены, или даже повлиять на тонкостенные компоненты, уплотнения или хрупкие конструкции. Это может изменить условия извлечения и повысить неопределенность результатов испытаний.

Следовательно, установление стабильных и воспроизводимых условий ополаскивания имеет важное значение для получения надежных результатов технической чистоты.

Почему промывка под давлением подходит для сложных компонентов?

Традиционные методы удаления частиц, такие как ручная протирка или непосредственный визуальный осмотр, имеют определенные ограничения при работе со сложными внутренними структурами.

Например, в корпусе гидравлического клапана с множеством внутренних каналов и отверстий малого диаметра могут содержаться загрязнения во внутренних каналах, полостях или местах соединений. Протирка только внешних поверхностей не позволяет эффективно удалить частицы из этих внутренних мест.

Промывка под давлением использует контролируемый поток жидкости для достижения доступных внутренних участков, удаления загрязнений и их выноса для централизованного сбора и анализа.

Поэтому промывка под давлением особенно полезна для компонентов со сложной внутренней структурой, когда экстракционная жидкость может эффективно достигать интересующих участков.

Автомобильные компоненты

В автомобильных топливных системах, тормозных системах, гидравлических системах управления и других компонентах, регулирующих потоки жидкости, часто встречаются каналы, полости клапанов и внутренние пути потока. Остаточные частицы в этих компонентах могут препятствовать движению клапанов, регулированию потока жидкости или общей надежности системы. Поэтому эффективное удаление и анализ внутренних частиц имеют важное значение.

Компоненты системы терморегулирования и жидкостного охлаждения электромобилей

В связи с развитием систем терморегулирования для электромобилей, все большее внимание привлекает загрязнение частицами охлаждающих пластин, трубопроводов охлаждения, корпусов клапанов и других компонентов системы терморегулирования.

Компоненты с микроканальной структурой особенно чувствительны к размеру и количеству частиц из-за их малых внутренних размеров. Промывка под давлением может быть использована для удаления остаточных частиц из этих компонентов, что позволяет получить образцы для последующего анализа количества, размера и морфологии частиц.

Гидравлические и пневматические компоненты

Гидравлические клапаны, корпуса насосов, клапанные блоки, трубопроводы и фитинги часто содержат сложные внутренние каналы. Металлическая стружка, абразивные частицы и другие загрязнения, образующиеся в процессе производства, могут оставаться внутри этих каналов и попадать в систему вместе с рабочей жидкостью.

Следовательно, удаление внутренних частиц является важной частью проверки технической чистоты этих компонентов.

Прецизионные механические детали

В прецизионных механических деталях могут содержаться глубокие отверстия, глухие отверстия, узкие зазоры или сложные полости, к которым трудно получить доступ вручную. Промывка под давлением использует поток жидкости для удаления частиц из внутренних структур, до которых жидкость может эффективно добраться, что позволяет собрать загрязнения для дальнейшего анализа.

Применимость и ограничения

Промывка под давлением подходит не для всех типов компонентов. Для пористых материалов, покрытий, которые могут отслаиваться, хрупких тонкостенных конструкций или компонентов, которые могут пострадать от процесса промывки, условия промывки следует тщательно подбирать в соответствии со свойствами материала и конструкцией компонента. Для подтверждения пригодности метода необходимо провести его валидацию.

В случае закрытых конструкций, где испытательная жидкость не может эффективно достигать целевых участков, удаление частиц методом промывки под давлением может быть ограничено. В зависимости от конструкции компонента и целей испытаний могут потребоваться альтернативные методы удаления частиц или их комбинация.

Как обеспечить получение достоверных результатов испытаний при промывке под давлением?

Хотя промывка под давлением является этапом удаления частиц, условия ее проведения напрямую влияют на конечный результат технической чистоты.

Если чистящая жидкость содержит частицы, или если фильтрующее оборудование, трубопроводы или емкости для сбора загрязнены, могут попасть дополнительные частицы, что приведет к искусственно завышенным результатам. Поэтому при проведении технических испытаний на чистоту необходимо контролировать загрязнение по всей системе испытаний, а не только на оцениваемом компоненте.

Контроль чистоты экстракционной жидкости.

Чистящая жидкость должна быть достаточно чистой, чтобы предотвратить попадание уже присутствующих в ней частиц в качестве дополнительного источника загрязнения. Перед проведением официальных испытаний могут быть выполнены фоновые проверки, чтобы определить, соответствуют ли жидкость и соответствующая система требуемым критериям чистоты.

Контроль фонового загрязнения от оборудования и окружающей среды.

Трубопроводы, форсунки, фильтрующие устройства, емкости для сбора и испытательная среда — все это может способствовать попаданию частиц в окружающую среду. Поэтому оборудование и испытательная зона должны содержаться в чистоте, а для контроля уровня загрязнения следует использовать контрольные образцы или фоновые измерения.

Если фоновое количество частиц велико, следует исследовать источник загрязнения, а не приписывать все обнаруженные частицы непосредственно тестируемому компоненту.

Стандартизация параметров ополаскивания

Давление промывки, скорость потока, продолжительность и направление промывки должны определяться в соответствии со структурой компонента и методом испытаний и поддерживаться максимально согласованными. Для одного и того же типа продукта стандартизированная процедура промывки повышает сопоставимость результатов в разных производственных партиях.

В процессе разработки, валидации методов или исследования неопределенной эффективности экстракции, тестирование степени извлечения также может использоваться для оценки эффективности выбранных условий промывки. Например, в процедуру валидации можно ввести эталонные частицы с известным количеством или характеристиками, а их степень извлечения можно оценить с помощью фактического процесса тестирования. Это помогает определить, могут ли параметры промывки последовательно и эффективно извлекать целевые загрязняющие вещества.

Стандартизация фильтрации и анализа частиц.

После промывки частицы в экстракционной жидкости должны быть эффективно собраны на фильтрующей мембране. Обработка мембраны, фильтрация и последующий микроскопический или автоматизированный анализ частиц должны проводиться таким образом, чтобы минимизировать вторичное загрязнение и потери частиц.

Таким образом, промывка под давлением — это лишь этап удаления частиц в рамках проверки технической чистоты, а не полный процесс тестирования. Каждый этап, от чистящей жидкости и оборудования для промывки до фильтрации и анализа частиц, может повлиять на конечные результаты.

Часто задаваемые вопросы

В1: Какие компоненты подходят для промывки под давлением?

Промывка под давлением подходит для компонентов с поверхностями, каналами, полостями или внутренними структурами, до которых можно эффективно добраться с помощью экстракционной жидкости. Типичные области применения включают автомобильные компоненты, гидравлические детали, трубопроводы, корпуса клапанов и компоненты системы терморегулирования, используемые в транспортных средствах на новых источниках энергии.

Для пористых материалов, покрытий, которые могут отслаиваться, хрупких тонкостенных конструкций и компонентов, к целевым областям которых жидкость трудно дотянуться, условия промывки следует тщательно подбирать в соответствии с конструкцией компонента и требованиями к испытаниям. Для подтверждения пригодности метода необходимо провести его валидацию.

В2: Какие параметры необходимо контролировать во время промывки под давлением?

К основным параметрам относятся чистота моющей жидкости, давление промывки, скорость потока, продолжительность промывки, направление промывки, условия фильтрации и фоновое загрязнение в испытательной среде.

В процессе разработки или валидации методики тестирование эффективности экстракции также может использоваться для оценки эффективности условий промывки. Стандартизированный контроль этих параметров помогает повысить эффективность экстракции и воспроизводимость результатов испытаний.

В3: Как оценивается чистота компонентов после промывки под давлением?

После промывки экстракционная жидкость фильтруется, чтобы задержать частицы на фильтрующей мембране. Затем частицы анализируются с помощью микроскопа или автоматизированного сканирующего микроскопа с фильтрующей мембраной для оценки таких параметров, как количество, размер и морфология частиц. Результаты оцениваются на соответствие применимым техническим требованиям к чистоте, чтобы определить, соответствует ли компонент установленным критериям чистоты.
