Что представляет собой метод промывки и перфузии для экстракции, обеспечивающей техническую чистоту?

Обзор

Техническая чистота Это приобретает все большее значение в автомобильной промышленности, точном машиностроении, гидравлике, аэрокосмической отрасли и в сфере новых источников энергии. Металлическая стружка, пыль, остатки механической обработки, загрязнение маслом, волокна и другие частицы внутри компонентов могут вызывать заедание клапанов, ненормальный износ, блокировку потока, утечки или отказ системы.

Экстракция с промыванием и перфузией — это извлечение технической чистоты Метод, использующий контролируемый поток жидкости для удаления загрязнений из внутренних каналов, полостей и сложных структур. Он особенно подходит для компонентов с замкнутыми путями потока или внутренними каналами, к которым трудно получить доступ с помощью традиционных методов экстракции.

На основе принципов ISO 16232 и VDA 19.1В данной статье объясняется принцип работы, области применения, преимущества и особенности выбора метода промывания и перфузии.

1. Что такое промывка и перфузионная экстракция?

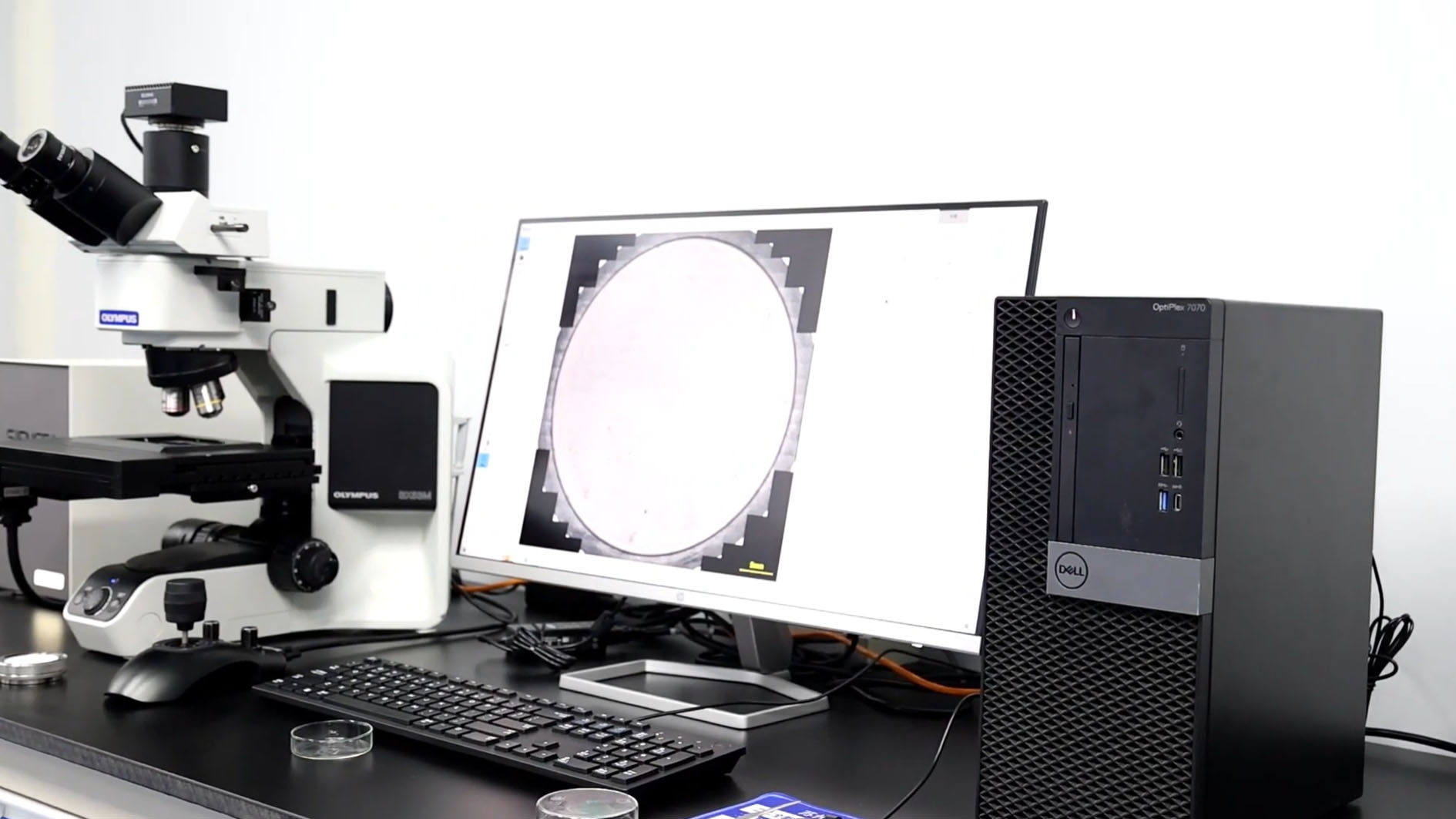

Для проверки технической чистоты необходимо извлечь загрязнения из компонента и собрать их для дальнейшего анализа, такого как подсчет частиц, измерение размера частиц, микроскопический анализ или гравиметрическая оценка.

К распространенным методам экстракции относятся: экстракция распылением, ультразвуковая экстракция, встряхивание экстракции, и промывка/перфузионная экстракция.

Экстракция распылением в основном подходит для открытых и легкодоступных поверхностей, в то время как ультразвуковая экстракция использует кавитацию для удаления загрязнений с более мелких или сложных компонентов. Экстракция встряхиванием использует движение жидкости для разрыхления загрязнений.

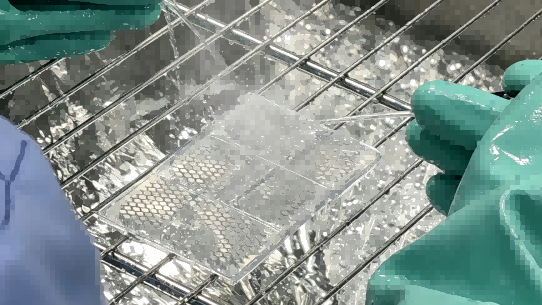

В отличие от этого, промывка и перфузионная экстракция направляют чистящую жидкость через внутреннюю структуру компонента. Контролируемый поток помогает удалить частицы из внутренних каналов, полостей, глубоких отверстий и изогнутых каналов.

Поэтому он особенно подходит для компонентов, требования к чистоте которых в основном связаны с внутренними путями движения жидкости.

2. Типичные области применения

Автомобильные компоненты

В автомобильных силовых агрегатах и ​​трансмиссиях часто встречаются масляные каналы, гидравлические каналы и системы охлаждения. Загрязнение этих областей может повлиять на работу клапанов, производительность насоса и надежность системы.

Типичные области применения включают:

• Корпуса клапанов трансмиссии

• Модули гидравлического управления

• Корпуса гидравлических насосов

• Каналы моторного масла и системы охлаждения

• Компоненты системы рулевого управления

Гидравлические и пневматические компоненты

Гидравлические системы крайне чувствительны к загрязнению твердыми частицами. Мелкие частицы могут вызывать неисправности клапанов, износ уплотнений, колебания давления и снижение производительности системы.

Методы промывания и перфузионной экстракции могут применяться для:

• Блоки гидравлических клапанов

• Пропорциональные и сервоклапаны

• Гидравлические трубопроводные узлы

• Корпуса фильтров

• Прецизионные компоненты для управления потоками жидкости

Новые энергетические и жидкостные охлаждающие компоненты

В электромобилях, системах хранения энергии и системах жидкостного охлаждения центров обработки данных часто используются компоненты со сложными внутренними каналами.

Типичные области применения включают:

• пластины жидкостного охлаждения

• Охлаждающие коллекторы

• холодильные установки ЦДУ

• Трубки жидкостного охлаждения

• Алюминиевые компоненты с внутренними каналами

Внутри этих каналов могут оставаться алюминиевая стружка, остатки механической обработки, сварочные отходы и другие частицы, влияющие на поток или теплопередачу. Промывка с откачкой может помочь оценить внутреннюю чистоту таких компонентов.

3. Как работает метод промывания и перфузии?

В процессе тестирования компонент подключается к система вытяжки для обеспечения чистоты через специальные приспособления. Затем чистящая или экстракционная жидкость циркулирует по внутренним каналам в контролируемых условиях.

Важные параметры могут включать:

• Скорость потока

• Давление

• Скорость потока

• Время экстракции

• Количество циклов промывки

• Условия фильтрации

По мере прохождения жидкости через компонент, промывочные и сдвиговые силы помогают отделить загрязнения от внутренних поверхностей. Затем загрязненная жидкость фильтруется, а собранные частицы могут быть проанализированы. количество частиц, распределение по размерам, и масса.

Благодаря контролируемому процессу этот метод особенно эффективен для внутренних потоков и сложных геометрических форм компонентов.

4. Ключевые преимущества

Эффективное извлечение из внутренних структур

Этот метод позволяет очищающей жидкости проникать в глубокие отверстия, изогнутые каналы, полости и другие области, труднодоступные для методов поверхностной экстракции.

Контролируемое и воспроизводимое тестирование

Расход, давление, время откачки и циклы промывки можно контролировать и регистрировать. Это помогает повысить воспроизводимость испытаний и обеспечивает более согласованное сравнение компонентов и производственных партий.

Гибкая адаптация компонентов

С помощью соответствующих крепежных элементов и соединителей одну систему можно адаптировать к различным компонентам, включая корпуса клапанов, гидравлические модули, пластины жидкостного охлаждения, трубопроводные узлы и корпуса насосов.

Подходит для автоматизированной проверки

Современные системы могут интегрировать автоматическую промывку, фильтрацию, подготовку проб, запись данных и отслеживание результатов, что способствует повышению эффективности. контроль качества чистоты.

5. ISO 16232 и VDA 19.1

ISO 16232 и VDA 19.1 предоставлять структуры для проверка технической чистотыохватывает такие процессы, как извлечение загрязняющих веществ, фильтрация, анализ частиц и оценка чистоты.

Они не требуют, чтобы для каждого компонента использовался один и тот же метод экстракции. Соответствующий метод следует выбирать в зависимости от геометрии компонента, места загрязнения и цели проверки.

Для компонентов с внутренними каналами для потока и сложными полостями промывка и перфузия могут быть подходящим методом экстракции, если процесс должным образом определен и подтвержден.

Для простых компонентов, загрязненных преимущественно внешними факторами, могут быть более подходящими другие методы, такие как распыление или ультразвуковая экстракция.

6. Заключение

Он метод промывания и перфузии Это специализированный метод технической очистки компонентов с внутренними каналами, полостями и сложными путями потока.

Благодаря циркуляции контролируемой чистящей жидкости через компонент, можно улучшить удаление внутренних частиц и получить надежные образцы для последующего анализа чистоты.

Он особенно полезен в автомобильной, гидравлической, жидкостной охлаждающей промышленности, точном машиностроении и аэрокосмической отрасли.

По мере усложнения конструкций компонентов автоматизированные системы промывки, цифровое управление данными и более эффективные процессы откачки будут и впредь способствовать повышению уровня качества. контроль технической чистоты.

Часто задаваемые вопросы

В1: Зачем использовать промывку и перфузионную экстракцию для сложных компонентов?

Поскольку загрязнения могут оставаться внутри глубоких отверстий, изогнутых каналов, полостей и других труднодоступных снаружи участков, промывка и перфузия направляют чистящую жидкость по этим внутренним путям для улучшения удаления загрязнений.

В2: Можно ли использовать промывку и перфузионную экстракцию в соответствии со стандартами ISO 16232 и VDA 19.1?

Да. Стандарты ISO 16232 и VDA 19.1 не предписывают один метод экстракции для каждого компонента. Метод экстракции следует выбирать в соответствии со структурой компонента и целью контроля. Промывка и перфузия могут использоваться, если это целесообразно для данного компонента, а процесс экстракции должным образом контролируется и валидируется.
