Система анализа технической чистоты SinAPC53M

Марка и модель:

-Бренд: XIENS

-Модель:Система анализа технической чистоты SinAPC53M

Цель Dустройство:

-Привыкший Подсчитать и проанализировать тип, размер и количество загрязняющее веществочастицы на фильтрующей мембране и классифицировать их по размеру.

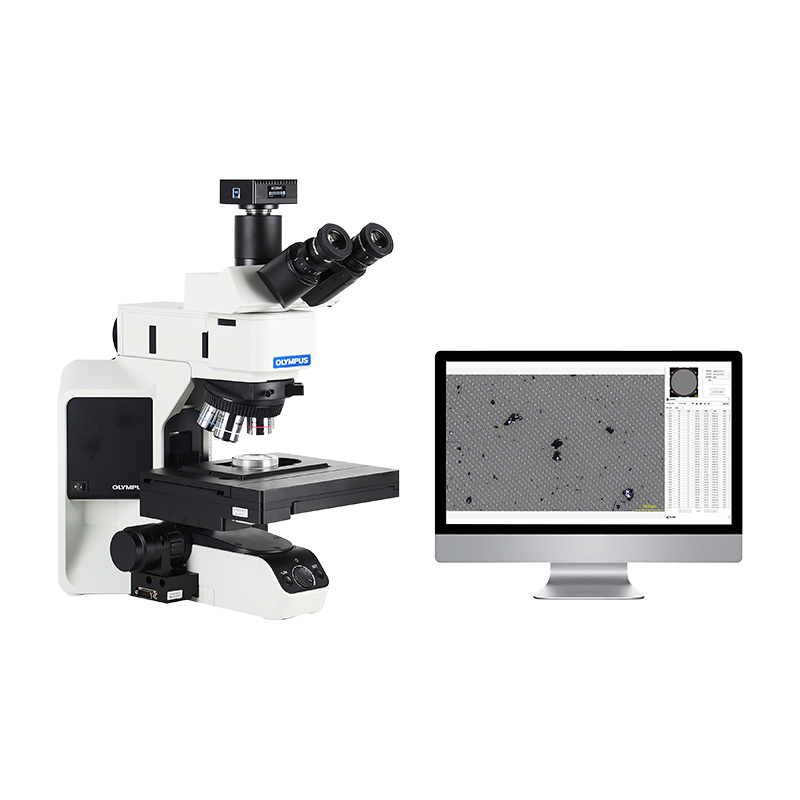

Компонент оборудования:

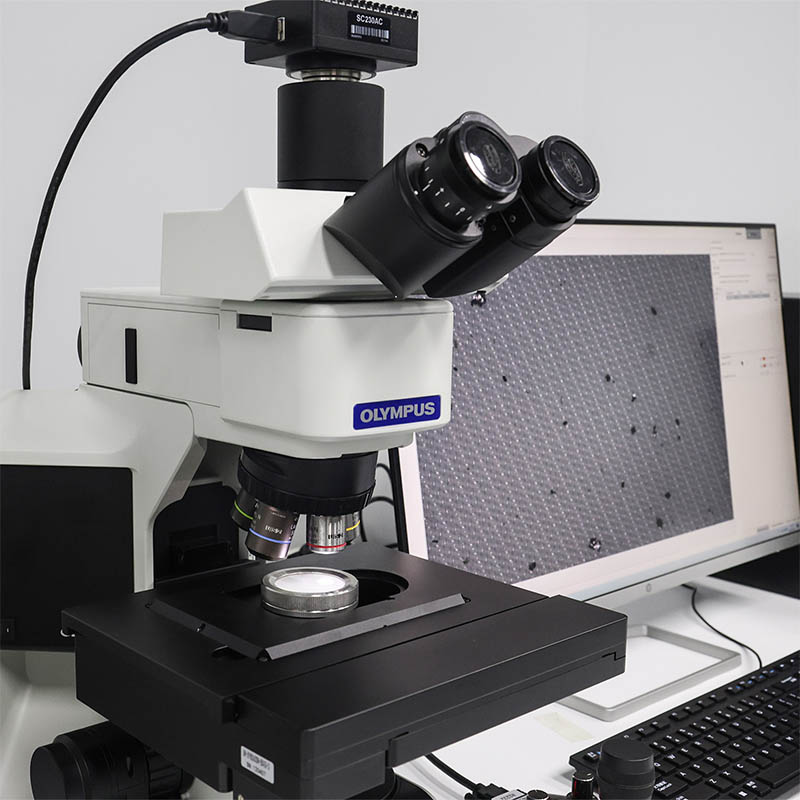

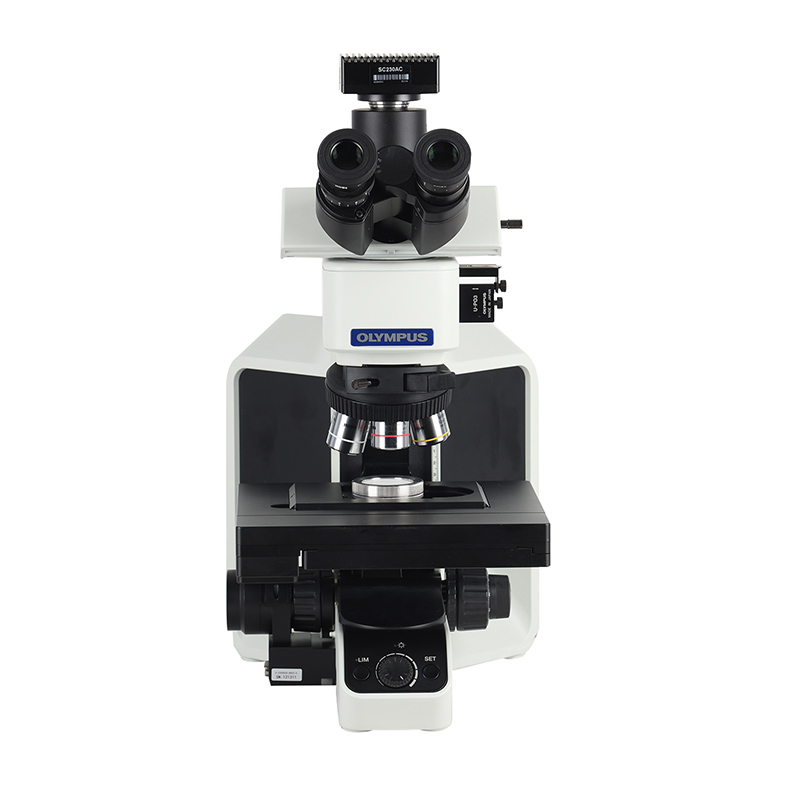

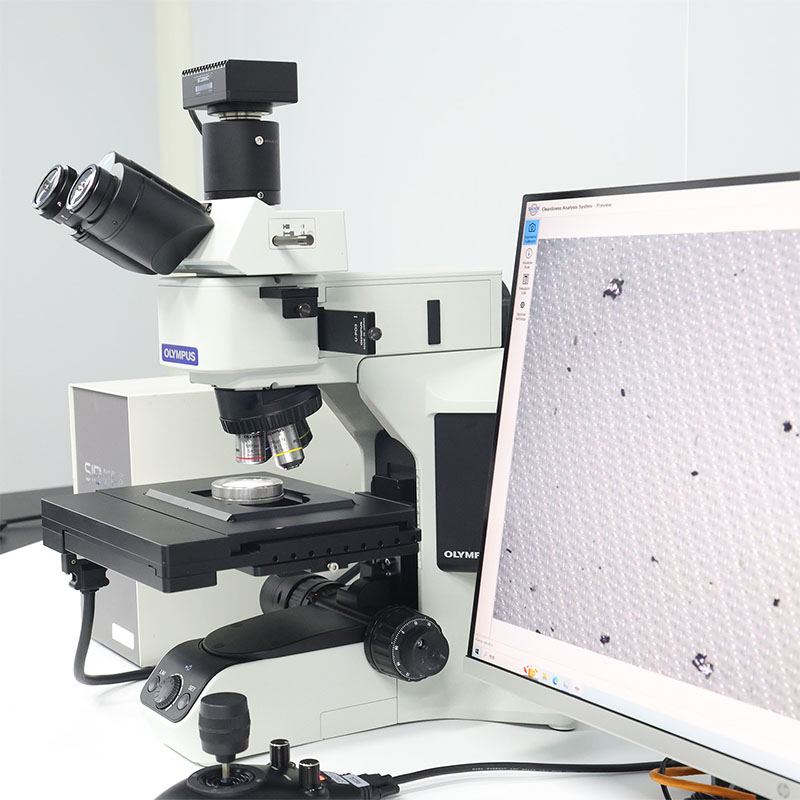

-Японский Олимп БХ53Ммикроскоп с большой глубиной резкости

-Моторизованный высокоточный сканирующий столик

- Система визуализации высокого разрешения

- Программное обеспечение для обеспечения технической чистоты

- Высокопроизводительный компьютер

Производительность:

-Японский Олимп БХ53МНаучно-исследовательский вертикальный металлографический микроскоп (для обнаружения частиц размером ≥5 мкм) предоставляет клиентам более комплексные решения с превосходными характеристиками изображения и удобным интерфейсом.

- Точность повторения операций по осям X, Y и Z, полностью автоматическое управление сканирующей платформой.≤1μм; Ход поршня: 80 мм * 60 мм; Максимальная скорость≥100 мм/с; Минимальный шаг: ≤200 нм.

- Цветная CMOS-камера высокого разрешения с интерфейсом USB 3.0 обладает точностью 0,5μм/пиксель, фактическое количество пикселей 2,3 миллиона, высокая частота кадров 40 кадров/секунду и высокая скорость захвата без задержек.

Профессиональное программное обеспечение для анализа чистоты отличается оптимизированными и упрощенными процессами; такие функции, как технология бесшовного сшивания, повторное позиционирование каждой частицы, просмотр изображения целиком, статистика частиц, автоматическая оценка и экспорт профессиональных отчетов одним щелчком мыши, обеспечивают высокую эффективность, точность и надежность.

-Операционная система: установлена ​​операционная система Windows 10/64-бит, а аппаратная конфигурация компьютера не ниже: восьмиядерный процессор Intel Core i7, жесткий диск 1 ТБ, 16 ГБ оперативной памяти, жесткий диск 1 ТБ, 21,5-дюймовый HD-дисплей.

1. Время сканирования и оценки одной фильтрующей мембраны должно составлять не более 6 минут (при использовании объектива 5×, с общим увеличением не менее 50×).

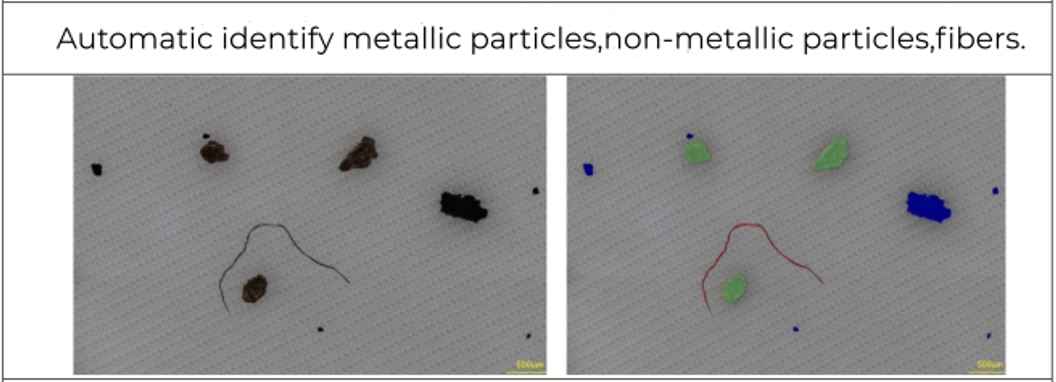

2. Анализ позволяет точно различать металлические частицы, неметаллические частицы и волокна, обеспечивая тем самым стандартную базу данных для принятия решений.

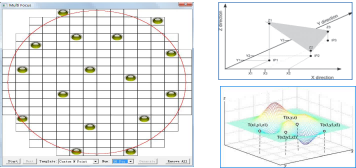

3.Для решения проблемы, связанной с тем, что неровная поверхность фильтрующей мембраны приводит к невозможности получения всех четко сфокусированных изображений во время сканирования, в системе используется многоточечный децентрализованный метод. и Полностью автоматический метод распознавания и фокусировки. Он исключает необходимость предварительного ручного выбора точек фокусировки персоналом, обеспечивая тем самым полностью автоматическую функцию компенсации фокусного расстояния.

4.Интерфейс программного обеспечения позволяет переключаться между китайским и английским языками.

5.Оборудование автоматически регулирует интенсивность света. автоматическая фокусировка, Выполняет автоматическое сканирование нескольких полей, автоматически собирает изображения и проводит автоматический статистический анализ частиц.

6.Данное оборудование способно точно и автоматически фокусироваться на крупных и мелких частицах в одной и той же области сканирования и рассчитывать их размеры.

7.Она может классифицировать и определять сорта в соответствии с размерами волокон по длине на основе стандартов ISO16232-2018, VDA19-2015, NAS1638, ISO4406, ISO4407 и стандартов, установленных предприятием, а также рассчитывать общую длину волокон на фильтрующей мембране.

8.В соответствии с классификацией ISO16232/8, при многократном (10 раз) испытании одного и того же стандартного образца, Повторяемость достигает 99%.

9.В соответствии с требованиями заказчика, частицы различных размеров, от 5 мкм до 3000 мкм и более, могут быть классифицированы, подсчитаны и оценены.

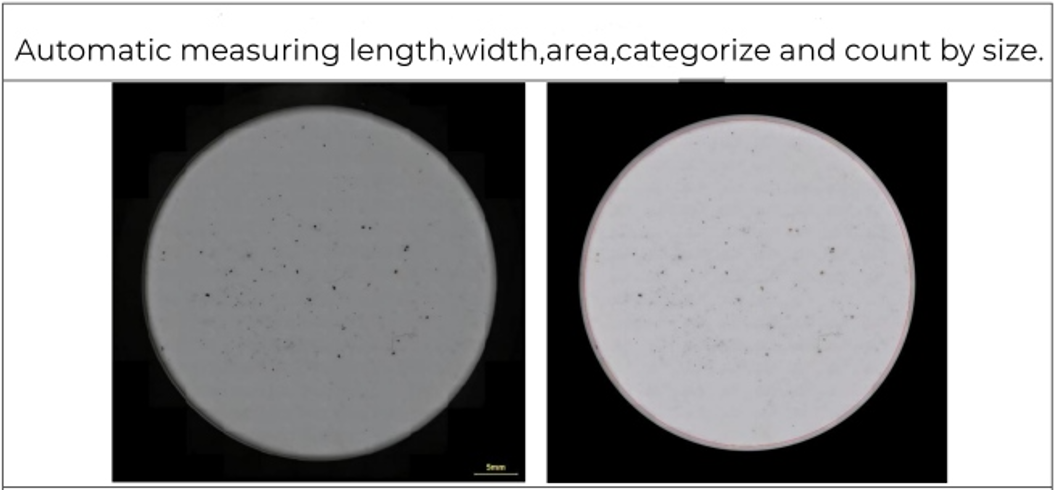

10.Система также способна точно идентифицировать крупные частицы диаметром более 2 мм. Она может автоматически измерять и рассчитывать параметры размера отдельной частицы, такие как площадь, ширина и вписанная окружность.

11.Операторы могут свободно добавлять в программное обеспечение функциональные элементы, которые необходимо отразить в отчете, а программа имеет функцию автоматического запоминания.. IОтказывается от традиционного способа выбора соответствующего шаблона.

12.После сканирования фильтрующей мембраны устройство должно обладать возможностями автоматического сбора статистики частиц, автоматического определения пороговых значений и автоматической идентификации частиц без вмешательства человека, чтобы минимизировать ошибки при работе.. HОднако, он сохраняет функцию ручной корректировки результатов сканирования. чтобыРасщепление или объединение частиц любой формы.

13.Устройство для получения изображений: цветная камера высокого разрешения, которая может взаимодействовать с автоматическим микроскопом для выполнения автоматической балансировки цвета, автоматического сканирования и автоматического получения изображений.

14.Система должна обладать способностью восстанавливать цвет частиц, чтобы облегчить невооруженному глазу различение частиц с разными цветами металлов.

15.После однократного сканирования и оценки программное обеспечение должно уметь повторно выбирать область анализа для повторного анализа (это действие не должно требовать повторного сканирования фильтрующей мембраны), чтобы извлечь частицы, которые могут быть потеряны на краю фильтрующей мембраны.

16.Оснащен высокоточным автоматическим сканирующим столиком со свободным перемещением, имеющим как автоматический, так и ручной режимы управления. Общая точность сканирующего столика и оборудования, а также результаты обнаружения в конечном итоге контролируются стандартными параметрами..

17.Отчет об анализе чистоты должен включать модель изделия, наименование заказчика, требования к проверке, дату проверки, модель инспекционного оборудования, имя инспектора, фотографии проверки, результаты оценки и т. д. Отчет об анализе чистоты можно сохранить и распечатать.

18.Оцените общее количество загрязняющих веществ на одну фильтрующую мембрану, общее количество загрязняющих веществ на одну часть и общее количество загрязняющих веществ на проекционной площади 1000 см², предложенной в результатах оценки в соответствии с VDA19-2015, и представьте их в виде отчета.

19.Программное обеспечение может автоматически сшивать отсканированные изображения и сохранять отсканированное изображение всей фильтрующей мембраны; сохраненные изображения фильтрующей мембраны можно в любое время извлечь для повторного анализа, хранения и автоматического экспорта в отчеты Office и Word; параметры частиц в шаблоне отчета можно установить в соответствии с потребностями пользователя.

20.Оснащен специальным держателем для фильтрующей мембраны. После установки фильтрующей мембраны ее можно сканировать напрямую без перепозиционирования, и она совместима с фильтровальной бумагой диаметром от Ф47 мм до Ф50 мм.

21.Характеристики сканирования нейлоновых сетчатых мембран такие же, как и у поверхностных фильтрующих мембран, и на результаты не влияет тип сетки.

22.Калибровочная линейка системы, спецификация: 1/100 мкм

23.Для обеспечения надежности точности оборудования необходимо предоставлять стандартные образцы (стандартные образцы частиц OPTO), используемые эталонными заводами-изготовителями, для сканирования и проверки оборудования, которые применяются для калибровки точности оборудования.

24. Система анализа должна быть оснащена активной антивибрационной системой.
