Почему техническая чистота имеет решающее значение в автомобильной промышленности

Почему техническая чистота имеет решающее значение в автомобильной промышленности

Быстрые ответы

Определение: Техническая чистота (ISO 16232 / VDA 19) — это количественный и качественный контроль микрозагрязнений (≤100 мкм) на поверхностях компонентов и внутренних полостях.

Основной риск: Микрочастицы вызывают катастрофические отказы, включая тепловой разгон батареи электромобиля, искрение при высоком напряжении 800 В, заклинивание тормозных клапанов и неправильную распознавание датчиков ADAS.

Основные области применения: критически важные системы электромобилей, высокоточная гидравлика, система впрыска топлива под высоким давлением, датчики ADAS и контуры терморегулирования.

Контроль на протяжении всего жизненного цикла: требует комплексной системы контроля качества, охватывающей начальный контроль качества у поставщиков, чистые помещения, соответствующие стандартам ISO, прецизионную мойку, анализ SEM-EDS и вакуумную упаковку.

По мере того, как автомобильная промышленность ускоряет переход к микронной точности производства, высоковольтной электрификации и передовым интеллектуальным системам, допуски и зазоры компонентов продолжают уменьшаться. Критические системы, такие как силовые установки электромобилей, высоковольтные аккумуляторные батареи, прецизионная гидравлика и датчики систем помощи водителю (ADAS), теперь демонстрируют практически нулевую допустимую нагрузку на микрозагрязнения.

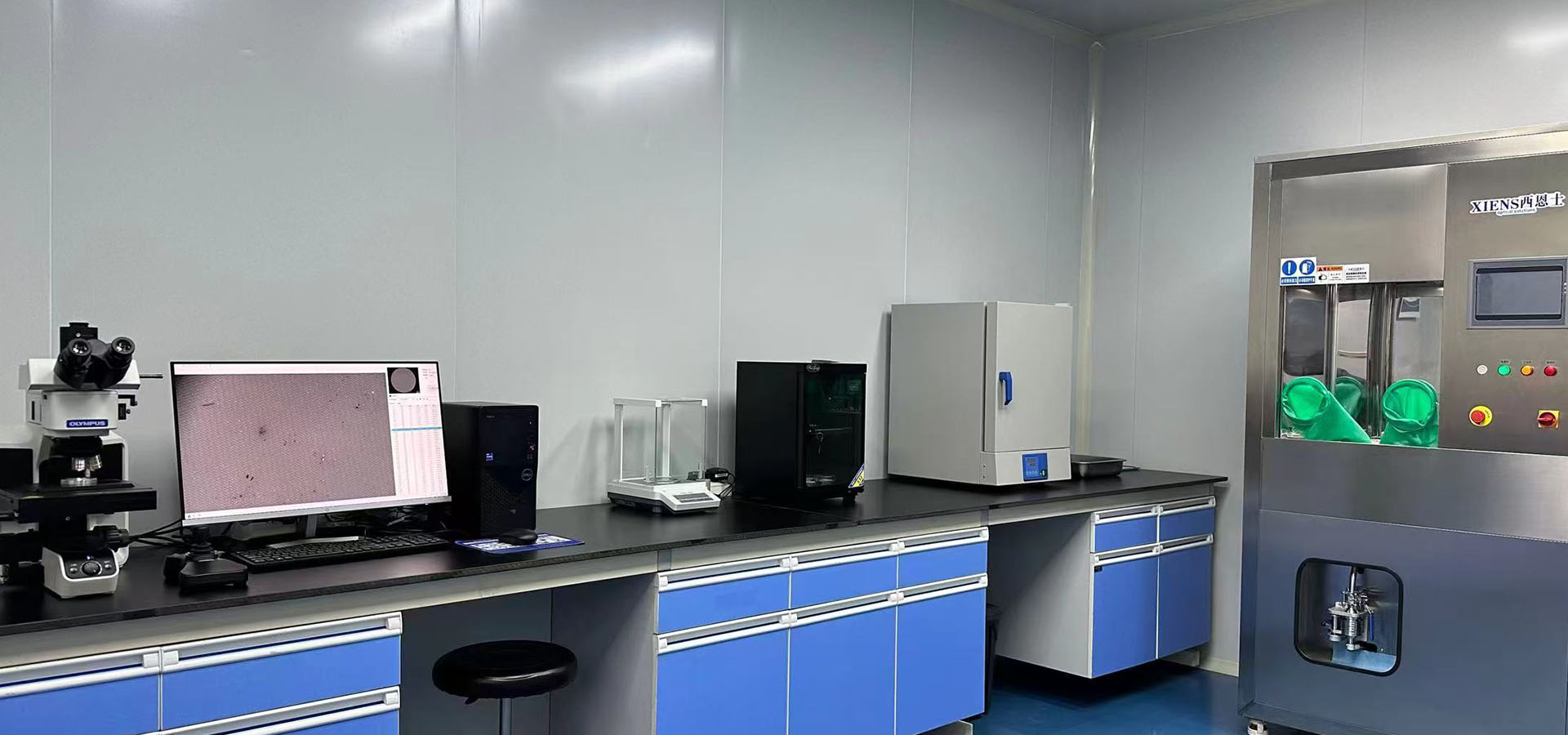

В этом индустриальном ландшафте,Решения для обеспечения технической чистотыЭта концепция давно вышла за рамки традиционной поверхностной визуальной чистоты. Она превратилась в комплексную систему контроля качества, охватывающую исследования и разработки, механическую обработку, сборку, тестирование и послепродажное обслуживание. Техническая чистота напрямую определяет надежность работы компонентов, общую безопасность транспортного средства и риск теплового разгона батареи электромобиля, выступая в качестве незаменимой технической основы, критерия качества и стандарта доступа на рынок для автомобильных OEM-производителей и поставщиков.

1. Что такое техническая чистота? Помимо визуальной чистоты.

Традиционная промышленная уборка опирается на В автомобильной промышленности чистота определяется исключительно качественными критериями, такими как «отсутствие видимой пыли или поверхностных масляных загрязнений», без количественно измеримых требований к контролю. В отличие от этого, техническая чистота в автомобильной промышленности подразумевает количественный, качественный и размерный контроль микроскопических частиц, остающихся на поверхностях компонентов, внутренних полостях, гидравлических контурах и герметичных корпусах, строго регулируемый отраслевыми стандартами. К контролируемым загрязнениям относятся стружка металла, абразивные материалы для шлифовки, твердые минеральные частицы, неметаллические волокна, химические остатки и другие микроскопические посторонние предметы.

Основные международные стандарты, регулирующие эту область, следующие: ISO 16232 (Дорожные транспортные средства — Чистота компонентов гидравлических контуров) и ВДА 19 (Проверка технической чистоты - Загрязнение частицами функциональных компонентов автомобилей, включая последнюю редакцию VDA 19.1). Вместе эти стандарты устанавливают золотой стандарт для контроль чистоты в автомобилях.

По сравнению с традиционными методами контроля качества, техническая чистота Цели исследования — достижение предельной точности на микроскопическом уровне: частицы размером всего от нескольких до десятков микрометров (мкм) — намного тоньше человеческого волоса — могут вызывать катастрофические сбои, включая механическое заклинивание катушки, пробой электрической изоляции или короткое замыкание литий-ионных батарей.

Контроль технической чистоты оценивает три основных показателя.Общая остаточная масса: общий вес остаточных загрязняющих веществ на компонент (мг/компонент).

Максимально допустимый размер частиц (Smax): Строгие ограничения на максимально допустимый размер частиц (ведущие производители оригинального оборудования устанавливают Smax ≤100 мкм для критически важных деталей).

Свойства материала частицКачественная классификация, позволяющая отличать металлические/твердые частицы от мягких волокон, обеспечивающая высочайший уровень контроля над твердыми металлическими обломками из-за их высокого разрушительного потенциала.

2. Основные области применения технической чистоты

Техническая чистота заложена на всех этапах жизненного цикла автомобильного производства, уделяя особое внимание высокоточным, высоковольтным, высокоскоростным и критически важным с точки зрения восприятия системам. Она является краеугольным камнем управления качеством в автомобилях на новых источниках энергии (NEV) и интеллектуальных подключенных автомобилях (ICV):

2.1. Электрические силовые установки электромобилей (3 электрические системы: батарея, двигатель, электронное управление)

Литий-ионные аккумуляторные элементы и блокиПроводящие металлические частицы (например, медная и алюминиевая стружка), образующиеся в процессе нарезки электродов, штамповки корпуса и сборки модулей, представляют собой наибольшую угрозу для безопасности батарей. Микроскопические проводящие частицы могут проникать через сверхтонкие сепараторы ячеек, вызывая внутренние короткие замыкания и тепловой разгон.

Приводные двигатели и инверторыС массовым внедрением высоковольтных архитектур на 800 В чувствительность к загрязнениям возросла. Металлические микрочастицы или проводящие волокна, застрявшие в полостях двигателя/инвертора, значительно снижают диэлектрическую прочность, вызывая электрическую дугу, разряд и в конечном итоге пробой изоляции или перегорание инвертора.

2.2. Высокоточные гидравлические системы и системы торможения шасси

Клапаны управления тормозами ABS/ESPЗазоры между золотником и корпусом рассчитаны с точностью до микрона. Застрявшие твердые микрочастицы препятствуют возвращению золотников клапанов в исходное положение, блокируют гидравлические линии и вызывают задержку реакции торможения или полный отказ тормозов.

Блоки управления автоматической коробкой передач (TCU): В конструкции трансмиссии используются сложные масляные каналы и высокоточные электромагнитные клапаны, поэтому остатки сборочного мусора или абразивная пыль могут засорять топливопроводы и блокировать электромагнитные клапаны, что приводит к рывкам при переключении передач, перебоям в подаче электроэнергии и появлению кодов ошибок трансмиссии.

2.3. Силовые агрегаты и системы впрыска топлива высокого давления

Форсунки высокого давления Common Rail: Работая под экстремальным давлением жидкости от 2000 до 3000 бар, высокоскоростные потоки топлива, несущие твердые частицы микроскопического размера, действуют как абразивная суспензия. Это вызывает сильную эрозию, задиры на форсунках, утечку топлива и плохое распыление, что приводит к пропускам зажигания, образованию нагара и снижению мощности. Коленчатые валы, подшипники и турбокомпрессоры двигателя: Металлические обломки и абразивные частицы в контуре циркуляции моторного масла постоянно изнашивают подшипники скольжения и стенки цилиндров, что приводит к задирам, задирам в цилиндрах и преждевременному выходу двигателя из строя.

2.4. Системы автономного вождения (ADAS) — сенсорные и оптические системы

Лидары, автомобильные камеры и радарные модули: пыль или находящиеся в воздухе волокна, заключенные внутри оптических датчиков, блокируют световые пути, изменяют показатели преломления и рассеивают свет. Это приводит к искажению изображения, ухудшению дальности восприятия и ошибочным решениям систем помощи водителю (ADAS), создавая серьезную опасность столкновения.

2.5. Системы терморегулирования и охлаждения автомобиля

Пластины для охлаждения батарей и водяные насосыОстатки механической обработки, флюс или брызги сварки внутри контуров охлаждения забивают микроканалы и вызывают эрозию рабочих колес водяного насоса. Это снижает эффективность охлаждения батареи, вызывая сильные температурные перепады, повышая риск теплового разгона и ухудшая общую стабильность системы терморегулирования.

3. Катастрофические отказы, вызванные несоблюдением требований.

Микрозагрязнения редко приводят к немедленным отказам во время заводских испытаний на заключительном этапе производства. Вместо этого они проявляют скрытые, необратимые отказы, которые проявляются после тысяч километров эксплуатации автомобиля в условиях механической вибрации, термических циклов и воздействия электрического поля.

Неконтролируемый тепловой разгон аккумулятора и возгорание автомобиля (критический риск для электромобилей)

Остаточные частицы меди/алюминия или микрочастицы внутри элементов батареи могут напрямую пробивать сепараторы во время циклов заряда/разряда. Это создает внутреннее короткое замыкание, высвобождая интенсивный локальный нагрев, который запускает катастрофическую цепную реакцию теплового разгона и приводит к возгоранию автомобиля.

Отказ тормозной системы и трансмиссии (прямая угроза безопасности транспортного средства)

Твердые частицы, застрявшие в зазорах золотников тормозных клапанов или золотниковых клапанов трансмиссии, препятствуют правильному срабатыванию клапанов, что приводит к неожиданной потере тормозов или отключению мощности во время движения.

Сильный износ трансмиссии и отказ двигателя (потеря основных функций)

Высокоскоростная эрозия частицами в системах Common Rail и непрерывный абразивный износ в контурах циркуляции масла приводят к необратимым механическим повреждениям, включая выход из строя топливных форсунок, образование задиров в цилиндрах и разрушение турбокомпрессора.

Прорыв электрической изоляции и перегорание системы (опасность поражения электрическим током)

В высоковольтных системах с напряжением 800 В проводящие микрочастицы внутри инверторов, распределительных коробок или корпусов двигателей легко вызывают пробои и следы тока под воздействием интенсивных электрических полей. Это разрушает систему электрической изоляции, приводя к отключению при высоком напряжении или перегоранию компонентов.

Сбой восприятия и дисфункция системы ADAS

Загрязнение оптических датчиков приводит к размытию изображения и отклонениям в измерениях дальности, что вызывает ложные срабатывания или сбои в работе функций ADAS, таких как система удержания полосы движения (LKA), система автономного экстренного торможения (AEB) и система обнаружения препятствий.

Проблемы с качеством партий продукции, огромные финансовые потери и ущерб репутации бренда.

Дефекты чистоты, как правило, носят скрытый и системный характер. Одна-единственная партия некачественной продукции может привести к масштабным отзывам автомобилей, повлекшим за собой сотни миллионов долларов в виде гарантийных претензий, затрат на ремонт и судебных разбирательств, а также серьезно подорвав доверие к бренду.

4. Почему техническая чистота является обязательным условием для отрасли

Эволюция технической чистоты от вспомогательного процесса очистки до основного критерия качества обусловлена ​​тремя ключевыми преобразованиями в отрасли:

Резкое сокращение допусков компонентовТрадиционные автомобили с двигателями внутреннего сгорания отличались большими зазорами между компонентами, более низким системным напряжением и высокой структурной избыточностью. Современные электромобили используют 800-вольтовые архитектуры, зазоры между клапанами на уровне микрон, сепараторы батарей размером менее 10 микрон и высокоточную оптику. Допустимый уровень загрязнения фактически снизился до нуля.

Повышение степени тяжести сбояЗагрязнение в устаревших системах обычно вызывало незначительные проблемы, такие как шум, вибрация и жесткость (NVH) или локальный износ. В современных электромобилях проводящие микрочастицы вызывают опасные для жизни явления, такие как тепловой разгон, электрический пробой и отказ тормозов.

Повышенные регуляторные барьеры и барьеры доступа на рынок.Ведущие производители оригинального оборудования теперь применяют корпоративные стандарты чистоты, гораздо более строгие, чем общий стандарт ISO 16232. Система анализа VDA 19 руководящие принципы. Соответствие техническим требованиям чистоты стало обязательным условием для квалификации поставщиков первого и второго уровня и запуска серийного производства автомобилей.

5. Комплексная система контроля технической чистоты.

Для достижения технической чистоты необходима замкнутая система управления качеством, охватывающая всю цепочку поставок и производственный цикл:

Предотвращение загрязнения источникаВнедрить строгий контроль качества на входе (IQC) для сырьевых компонентов от поставщиков. Оптимизировать процессы механической обработки за счет бесстружечной обработки и интегрированных процессов удаления заусенцев для снижения уровня микрозагрязнений в источнике их образования.

Контроль микроклимата в чистых помещениях: Выполнять основные операции по сборке и мойке в чистых помещениях (классы ISO от 5 до 8, соответствующие стандарту VDA 19.2). Строго контролировать температуру окружающей среды, влажность и концентрацию взвешенных частиц в воздухе, используя одежду без ворса и герметичные транспортные контейнеры.

Внедрение технологии точной мойкиВнедрить индивидуальные методы очистки, учитывающие геометрию компонента, включая распыление растворителя под высоким давлением, ультразвуковую кавитационную очистку, вакуумное обезжиривание углеводородами и сушку горячим воздухом без удаления частиц.

Стандартизированный аналитический контрольПроведите экстракционные испытания с использованием жидкостного перемешивания или промывки под давлением мембранных фильтров. Проанализируйте фильтры с помощью автоматизированной оптической микроскопии и СЭМ-ЭДС (сканирующей электронной микроскопии с энергодисперсионным рентгеновским анализом) для количественного определения количества частиц, распределения по размерам и металлического/неметаллического состава.

Защита и отслеживаемость с замкнутым циклом: Немедленно упакуйте очищенные компоненты в вакуумную упаковку с антистатическими частицами. Ведите цифровые журналы отслеживания от производства до хранения, чтобы обеспечить быстрый анализ первопричин в случае возникновения проблем.

6. Ключевые проблемы внедрения в отрасли

Несмотря на широкое распространение, автомобильная промышленность сталкивается с четырьмя основными препятствиями на пути внедрения:

Высокая задержка и сложности проверкиМикроскопические частицы распределены случайным образом и избегают стандартных испытаний на долговечность, проявляясь только после длительной вибрации дорожного покрытия и воздействия потока жидкости.

Различия в возможностях цепочки поставокВ то время как производители оригинального оборудования (OEM) и поставщики первого уровня поддерживают развитую инфраструктуру чистых помещений, поставщики более низкого уровня (второго/третьего уровня) часто не располагают современным моечным оборудованием, средствами контроля чистоты и аналитическими инструментами.

Баланс между качеством и капитальными затратамиСоздание чистых помещений, сертифицированных по стандарту ISO, и приобретение высококачественных аналитических систем SEM-EDS требуют значительных капитальных затрат (CapEx) и увеличивают время операционного цикла.

Стандартная фрагментацияПроизводители оригинального оборудования (OEM) часто устанавливают собственные, крайне специфические ограничения по чистоте в дополнение к базовым стандартам ISO 16232 / VDA 19, вынуждая поставщиков управлять множеством противоречащих друг другу протоколов чистоты.

7. Заключение и перспективы развития отрасли

Эволюция автомобильной промышленности — это, по сути, история повышения точности производства и ужесточения стандартов качества. Мы вступили в эпоху, когда микроскопические частицы определяют общую надежность автомобиля, а микроскопическая чистота гарантирует безопасность пассажиров.

По мере развития электрификации, высоковольтных архитектур и технологий автономного вождения, техническая чистота, наряду с допусками на размеры, прочностью материалов и точностью сборки, стала одним из основных инженерных критериев.

Для производителей оригинального оборудования и поставщиков автомобильных комплектующих техническая чистота перестала быть просто этапом мойки — это комплексная инженерная дисциплина, охватывающая поиск материалов, прецизионную обработку, сборку в чистых помещениях, аналитические исследования и защитную упаковку. Соблюдение строгих стандартов технической чистоты является как базовым условием для снижения рисков отзыва продукции, так и ключевым фактором, определяющим успех в создании высококачественных и надежных автомобилей.

В1: Каковы основные стандарты технической чистоты в автомобильной промышленности, и чем отличаются стандарты ISO 16232 и VDA 19?

А: Автомобильная техническая чистота В основе контроля лежат два авторитетных глобальных стандарта: ISO 16232 (Дорожные транспортные средства — Чистота компонентов гидравлических контуров) и VDA 19 (Контроль технической чистоты — Загрязнение частицами функциональных компонентов автомобилей, включая последние редакции VDA 19.1 и VDA 19.2).

Эволюция и взаимосвязь: стандарт VDA 19 послужил основой для контроля загрязнения в автомобильной промышленности, а стандарт ISO 16232 был разработан на основе структуры VDA 19 для создания глобального стандарта. Оба стандарта используют идентичные методики тестирования, включая экстракцию жидкости под давлением, вакуумную мембранную фильтрацию и характеризацию частиц с помощью автоматизированной оптической микроскопии и SEM-EDS (сканирующая электронная микроскопия — энергодисперсионная рентгеновская спектроскопия).

Различия в объеме и направленности деятельности:

Стандарт ISO 16232 специально посвящен извлечению, измерению и гравиметрической оценке твердых частиц, загрязняющих компоненты гидравлических контуров (например, топливные рампы, корпуса гидравлических клапанов).

Стандарт VDA 19 обеспечивает более широкую экосистему управления качеством. В то время как VDA 19.1 регулирует процедуры контроля, VDA 19.2 фокусируется на контроле логистики и сборочных процессов, устанавливая руководящие принципы классификации чистых помещений (класс ISO 5–8), мониторинге пыли в воздухе и снижении уровня загрязнения во время производства.

Внедрение стандартов в автомобильной промышленности: Ведущие мировые автопроизводители (такие как Tesla, BMW и Volkswagen) устанавливают корпоративные ограничения по чистоте, основанные на базовых стандартах ISO 16232 и VDA 19. Эти стандарты строго ограничивают максимальный размер частиц (Smax ≤ 100 мкм для критически важных деталей) и устанавливают практически нулевую погрешность в отношении твердых проводящих металлических частиц.

В2: Почему для электромобилей (EV) требуются значительно более высокие стандарты технической чистоты, чем для автомобилей с двигателями внутреннего сгорания (ICE)?

А: Электрические силовые установки, высоковольтные аккумуляторные батареи и оптические датчики ADAS практически не терпят микрозагрязнений. В электромобилях загрязнение частицами перерастает из простого механического износа в угрозу для жизни и безопасности:

Предотвращение внутренних коротких замыканий и теплового разгона в литий-ионных батареях: толщина сепараторов литий-ионных батарей часто составляет менее 10 мкм. Проводящие металлические заусенцы или частицы меди/алюминия, образующиеся во время нарезки электродов или сборки элементов, могут проколоть сепаратор во время циклов расширения заряда/разряда, вызывая внутренние короткие замыкания и возгорания, вызванные тепловым разгоном.

Снижение риска пробоя диэлектрика в высоковольтных архитектурах 800 В: В платформах электромобилей с напряжением 800 В высокая интенсивность электрического поля внутри приводных двигателей, инверторов и высоковольтных распределительных коробок увеличивает риск электрических отказов. Проводящие микрочастицы или металлические волокна, плавающие в высоковольтных полостях, могут вызывать электрическую дугу, разряд с обратной связью и пробой, приводя к немедленному отключению питания или разрушению инвертора.

Обеспечение точности в оптике систем автономного вождения (ADAS): модули LiDAR, автомобильные камеры и корпуса радаров требуют сверхчистых условий сборки. Микроскопическая пыль или волокна, заключенные внутри оптических датчиков, изменяют преломление света и блокируют оптические пути, что приводит к ухудшению дальности восприятия и ложным срабатываниям в системах автономного вождения.
