Стандарт ISO 16232 по проверке технической чистоты

Стандарт ISO 16232 по проверке технической чистоты

ISO 16232:2018 (Дорожные транспортные средства — Чистота компонентов и систем) Это общепризнанный международный стандарт количественного измерения технической чистоты в автомобильной промышленности. В Китае он принят аналогично стандарту GB/T 41481-22.

Стандарт регулирует весь процесс — от экстракции и подготовки образцов до анализа и составления отчетов — загрязнения автомобильных компонентов твердыми частицами. Его цель — количественная оценка остаточных твердых частиц, пыли и волокон, что позволяет снизить риски отказов, таких как заклинивание, износ и засорение прецизионных жидкостных компонентов.

Стандарт ISO 16232 определяет стандартизированную систему тестирования, а не устанавливает обязательные пределы допустимых отклонений; допустимые пороговые значения чистоты согласовываются между поставщиками и производителями оригинального оборудования на основе функциональности компонентов. Развитие от ВДА 19, ISO 16232 Обеспечивает полную процедурную совместимость и служит краеугольным камнем контроля чистоты как в цепочках поставок автомобилей на новых источниках энергии (NEV), так и в цепочках поставок двигателей внутреннего сгорания (ICE).

1. Что такое стандарт ISO 16232?

Стандарт ISO 16232, разработанный Международной организацией по стандартизации (ISO/TC 22 «Дорожные транспортные средства»), в настоящее время имеет действующую версию ISO 16232:2018. В то время как более ранние версии состояли из 10 отдельных частей, обновленная версия объединяет их в единый, всеобъемлющий стандарт, создавая воспроизводимую и сопоставимую систему оценки.

Основная цельЦель: стандартизировать методы проверки чистоты в рамках всей глобальной цепочки поставок автомобильной промышленности, устранив расхождения в данных, вызванные различными протоколами тестирования в разных лабораториях и у разных поставщиков.

Границы области примененияСтандарт ISO 16232 применяется исключительно к твердым частицам загрязнений. Масла, жировые пленки, растворимые пятна и визуальный осмотр поверхности выходят за рамки данного стандарта.

2. Сфера действия и исключения

Применимые объекты

Автомобильные компоненты и узлы с функциями контакта с жидкостью, в частности, с контролируемыми внутренними поверхностями гидравлического контура:

Трансмиссии, гидравлические клапанные блоки, масляные насосы и маслоохладители

Топливные системы, тормозные системы и линии/клапаны системы охлаждения.

Электроприводные системы, системы терморегулирования и высокоточные гидравлические компоненты высокого давления

Комплектные узлы, отвечающие за подачу жидкостей в автомобиль.

Типичные сценарии применения

Входной контроль (IQC) и выходной контроль качества (OQC) компонентов.

Проверка эффективности процессов очистки компонентов и оценка эффективности очистного оборудования.

Отслеживание загрязнений в производственных средах и на инструментах/приспособлениях.

Анализ отказов компонентов (например, заедание клапана или абразивный износ, вызванный частицами).

Контроль качества поставщиков первого и второго уровня со стороны автомобильных OEM-производителей.

Исключения (не подпадающие под действие настоящего соглашения)

Чистота рабочих сред, таких как смазочные материалы и охлаждающие жидкости (регулируется стандартом ISO 4406).

Неколичественные методы, такие как простые визуальные тесты с помощью протирки или качественные тесты с помощью протирки.

Анализ масляных пленок, смол и растворимых загрязняющих веществ.

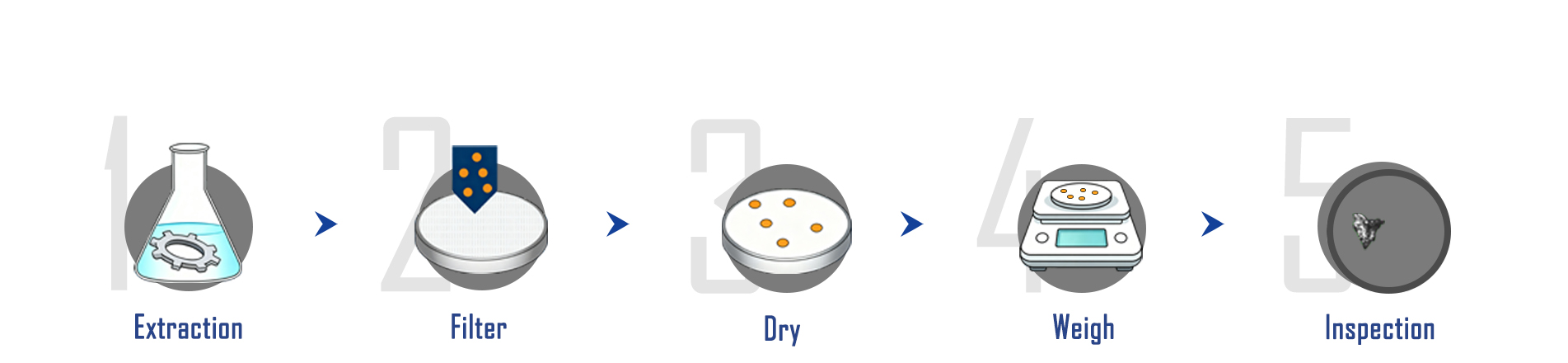

3. Стандартизированный рабочий процесс инспекции ISO 16232

Соответствующий проверка чистоты под ISO 16232 следует обязательному пятиэтапному рабочему процессу:

Предварительная проверка → Экстракция → Фильтрация и подготовка → Анализ частиц → Отчетность

3.1 Предварительная проверка (обязательный базовый уровень для проверки достоверности теста)

Пустой тест: Количественно определяет фоновое загрязнение, вызванное растворителями, мембранными фильтрами, экстракционным оборудованием и окружающим лабораторным воздухом. Из окончательного результата анализа необходимо вычесть это базовое значение.

Снижение теста (Проверка кривой экстракции): включает в себя многократные циклы экстракции одного и того же компонента для подтверждения того, что выбранные параметры достаточно эффективно отделяют внутренние частицы. Это предотвращает недооценку уровней загрязнения из-за неадекватной экстракции и служит технической основой для установления формальных параметров.

3.2 Методы экстракции частиц (4 стандартизированные категории)

Промывка под давлением: Направленное распыление растворителя под высоким давлением, подходит для внутренних каналов труб и корпусов клапанов.

Ультразвуковая экстракцияПодходит для небольших компонентов со сложной геометрией. Мощность ультразвука и время воздействия должны строго контролироваться для предотвращения эрозии компонентов и ложноположительных результатов обнаружения частиц мусора.

Взволнование / ТряскаПеремешивание компонентов простой геометрии, полностью погруженных в растворитель.

Вытяжка с помощью воздушной струиПредназначен для электрических компонентов, статоров или деталей, которые не могут контактировать с жидкостями.

Примечание: Экстракционные растворители должны быть предварительно отфильтрованы. В качестве растворителей обычно используются ультрафильтрованная вода, изопропиловый спирт (ИПА) и н-гептан, выбор которых согласован сторонами договора.

3.3 Фильтрация и подготовка образцов

Весь объем извлеченной жидкости проходит через мембранный фильтр для улавливания твердых частиц. Стандартные размеры пор мембран варьируются от 0,8 мкм, 1,2 мкм до 5 мкм (обычно они состоят из нейлона или смешанных эфиров целлюлозы). Стандарт строго ограничивает максимальную плотность покрытия частицами поверхности фильтра, чтобы предотвратить перекрытие частиц, которое может привести к ошибкам подсчета при микроскопическом анализе.

3.4 Соответствующие аналитические методы. Гравиметрический анализ. (Метод М): Измеряет разницу масс мембранного фильтра до и после сушки ([мг/компонент]). Хотя метод быстр, он не позволяет определить распределение частиц по размерам или идентифицировать критически важные крупные частицы, способные вызвать катастрофический отказ компонента.

Оптическая микроскопия (Отраслевой стандарт): Использует автоматизированные оптические сканирующие микроскопы для измерения размеров частиц по диаметру Феррета. Стандартные размерные диапазоны включают >5 мкм, >15 мкм, >25 мкм, >50 мкм, >100 мкм и >200 мкм. Различает отражающие металлические, неметаллические и волокнистые частицы для точного количественного определения «опасных частиц».

Автоматические счетчики частиц (APC): Обеспечивает прямое, встроенное распределение частиц по размерам из экстракционной жидкости. Недостатки: Не позволяет различить материал частиц, подвержен влиянию микропузырьков и не обеспечивает морфологической визуализации.

Расширенный анализ (Необязательно): СЭМ-ЭДХ (сканирующая электронная микроскопия / энергодисперсионная рентгеновская спектроскопия) для элементного анализа и идентификации источников загрязнения, в основном используется при расследовании причин отказов.

3.5 Обязательные требования к отчетности

В протоколе проверки должны быть полностью задокументированы: определение контролируемой площади поверхности, метод и параметры экстракции, тип растворителя, характеристики фильтра, значения фонового анализа, данные о распределении частиц по размерам и параметры валидации экстракции. В отчетах, в которых отсутствуют эти ключевые параметры, отсутствует прослеживаемость и сопоставимость.

4. Ключевые выводы по контролю качества

Критические частицы («Чаевые частицы»): Крупные, твердые частицы вызывают заклинивание клапанов, повреждение уплотнений и износ движущихся компонентов. Производители оригинального оборудования устанавливают строгие ограничения на частицы размером ≥100 мкм и ≥200 мкм, при этом во многих инженерных чертежах предусмотрена политика нулевой терпимости к частицам большего размера.

Определение контролируемой поверхностиОбласть контроля (например, внутренние полости, смачиваемые жидкостью, по сравнению с общей площадью внутренней и внешней поверхности) должна быть четко определена до начала испытаний. Нечеткие определения поверхности являются наиболее распространенной причиной споров о качестве между производителями оригинального оборудования и поставщиками.

Несовместимость методовРезультаты гравиметрического анализа () не могут быть напрямую преобразованы в количество частиц, а также не могут быть сопоставлены данные, полученные различными аналитическими методами.

5. Сравнение: ISO 16232 против VDA 19

Оба стандарта имеют идентичные базовые принципы тестирования и широко признаны как взаимозаменяемые в автомобильной промышленности:

ISO 16232: Оптимизированная глобальная структура, устанавливающая единую терминологию и стандартизированную отчетность для международных цепочек поставок.

ВДА 19Разработан Немецкой ассоциацией автомобильной промышленности (VDA). Он предоставляет более подробные практические рекомендации, включая упаковку образцов, логистику и упрощенные протоколы тестирования, и широко используется немецкими производителями оригинального оборудования (OEM).

Часто задаваемые вопросы

В1: Определяет ли стандарт ISO 16232 универсальные пределы соответствия/несоответствия требованиям чистоты?

A: Нет. Стандарт ISO 16232 определяет, как проводить испытания, а не что считается приемлемым. Пределы чистоты зависят от геометрии компонента, размеров тракта жидкости, рабочих зазоров и рабочего давления системы. Конкретные пороговые значения должны быть согласованы между производителем оборудования и поставщиком в технических спецификациях или чертежах. Для прецизионных деталей (например, корпусов клапанов, топливных форсунок) действуют гораздо более строгие ограничения, чем для конструкционных корпусов.

В2: Если компонент не проходит испытание по стандарту ISO 16232, может ли лаборатория перейти к другому методу экстракции для повторного тестирования?

А: Нет. Параметры экстракции (метод, давление, продолжительность и растворитель) должны быть предварительно подтверждены с помощью контрольных испытаний и зафиксированы в техническом соглашении. Изменение метода экстракции меняет базовые условия испытаний, что делает результаты несопоставимыми. Если достоверность испытаний вызывает сомнения, необходимо провести повторное тестирование с использованием тех же самых параметров. Любые постоянные изменения методов экстракции требуют взаимного согласования и формальной процедуры повторной валидации.
