Что такое техническая чистота?

В современном высокотехнологичном производстве, в том числе новые энергетические транспортные средства (NEVs), системы жидкостного охлаждения, аэрокосмическая отрасль, прецизионная гидравлика, и производство полупроводников—Даже одна-единственная металлическая крошка или частица волокна размером в микрон может вызвать зависание системы, короткое замыкание или полный отказ оборудования. Сегодня, проверка чистоты Эта процедура эволюционировала от обычной рутинной проверки до высокоэффективного, стандартизированного и критически важного показателя контроля качества.

1. Что такое техническая чистота?

В промышленном контроле качества, техническая чистота Это относится к количественной оценке и контролю уровня остаточных загрязнений, таких как твердые частицы, масла, смазки и волокна, на поверхности деталей, компонентов или внутренних жидкостных систем.

В отличие от бытовых концепций уборки, техническая чистота фокусируется исключительно на критически важных частицах. Методы контроля, как правило, измеряют два основных параметра:

Гравиметрический метод (Метод измерения массы): Измеряет общий вес (мг) остаточных частиц на единицу площади поверхности или на единицу отдельного компонента.

Метод подсчета и анализа частицАнализирует распределение частиц по размерам, максимальную длину частиц (мкм) и характеристики материала частиц (например, твердые металлические отражающие частицы, неметаллические неотражающие частицы и мягкие гибкие волокна).

2. Основные отраслевые стандарты для проверки технической чистоты.

Для обеспечения совместимости глобальных цепочек поставок международные организации и отраслевые объединения разработали строгие стандарты тестирования:

VDA 19.1 (Немецкая ассоциация автомобильной промышленности): Самый авторитетный стандарт технической проверки чистоты в автомобильной отрасли, определяющий процедуры очистки, коды оценок и форматы отчетов.

ISO 16232 (Международная организация по стандартизации): Глобальный стандарт, разработанный на основе VDA 19, регулирующий техническую чистоту компонентов дорожных транспортных средств.

ISO 4406 / NAS 1638Международные стандарты в области гидравлики и гидравлики используются для измерения и классификации уровней загрязнения твердыми частицами в гидравлических жидкостях и смазочных материалах.

GB/T 20082 / GB/T 3821: Китайские национальные стандарты, регулирующие определение уровня загрязнения гидравлических компонентов и оборудования общего назначения.

3. Подробный анализ основных технических стандартов чистоты.

Стандарты VDA 19.1 и ISO 16232: алгоритмы тестирования и коды оценки.

Стандарты VDA 19.1 и ISO 16232 описывают четырехэтапный подход. проверка технической чистоты процесс:

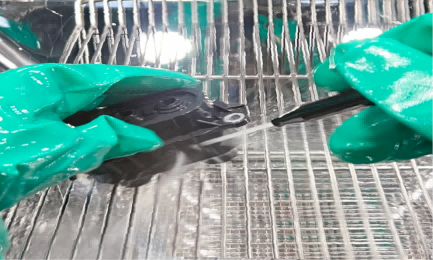

Извлечение частицОстаточные загрязнения смываются с поверхности деталей с помощью стандартизированных методов промывки под давлением, ультразвуковой очистки, внутренней промывки или механического воздействия.

Мембранная фильтрацияЭкстракционная жидкость фильтруется под вакуумом через специальную аналитическую мембрану (обычно с размером пор 5 мкм или 15 мкм) для улавливания всех частиц.

Сушка и взвешивание (Гравиметрический метод): Мембрану высушивают, и общую массу загрязнений взвешивают с помощью высокоточных аналитических весов.

Микроскопический анализ и оценкаАвтоматизированные микроскопы для подсчета частиц сканируют мембрану, чтобы измерить максимальный размер частиц, классифицировать количество частиц по классам размеров (например, классы размеров от B до K) и идентифицировать металлические и неметаллические частицы.

Пример стандартного кода технической чистоты компонентов (CCC):

CCC= A (C15-F00/G-H12/I-K0)

Этот код определяет базовую площадь или объем (A) наряду с допустимыми классами предельного количества частиц (например, F00, H12) для определенных диапазонов размеров (15–25 мкм, 100–150 мкм и т. д.).

4. Комплексное оборудование для проверки технической чистоты и лабораторные решения.

Чтобы помочь предприятиям создать надежные системы обеспечения качества на этапах НИОКР, производственного процесса и окончательного контроля качества, мы предлагаем комплексные решения «под ключ». лаборатория технической чистоты решения и автоматизированное испытательное оборудование:

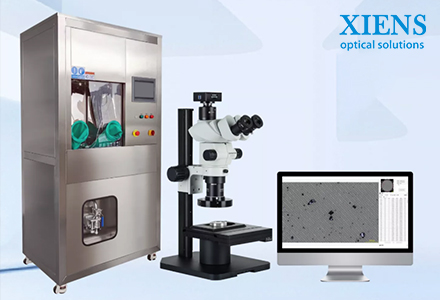

Установки для вытяжки технической чистоты (Бокс для вытяжной гигиены)

Разработанное в полном соответствии со стандартами VDA 19.1 и ISO 16232, наше автоматизированное оборудование для извлечения технической чистоты включает в себя самые современные технологии мойки и отбора проб:

Универсальные режимы экстракции: Объединяет в одном корпусе струйное распыление высокого давления, самоочистку боковых стенок, внутреннюю промывку потоком, ультразвуковую экстракцию, подготовку мембран, фильтрацию растворителей в потоке и непрерывную очистку.

Фильтрация в режиме реального времени и автоматическая подготовкаПромывочная жидкость проходит непосредственно через модуль онлайн-фильтрации во время экстракции, автоматически собирая частицы на мембране без ручного переноса. Многоступенчатые тонкие фильтры обеспечивают чистоту растворителя (контроль фонового значения).

Интеллектуальное управление ПЛК и безопасность оператораОснащен программируемыми циклами очистки, мониторингом состояния в режиме реального времени и оповещениями о необходимости замены расходных материалов. Изготовлен из высококачественной нержавеющей стали марки 304, имеет электрические защитные дверцы и перчатки, устойчивые к растворителям, для максимальной безопасности при эксплуатации.

Полностью автоматизированный Системы микроскопического анализа для обеспечения технической чистоты

Наша автоматизированная система микроскопической визуализации, являющаяся центральным аналитическим блоком для идентификации и оценки частиц, полностью соответствует стандартам VDA 19.1, ISO 16232, ISO 4406 и NAS 1638:

Автоматическое сканирование и автофокусировкаОснащен высокоточным моторизованным столиком X/Y и модулем автофокусировки по оси Z, что позволяет быстро сканировать мембрану одним нажатием кнопки и выполнять бесшовное сшивание изображений.

Классификация частиц с помощью ИИ и поляризованная оптикаИспользует технологию оптической поляризации и интеллектуальные алгоритмы для различения отражающих металлических частиц, неотражающих неметаллических частиц и гибких волокон за один цикл сканирования.

Соответствие многостандартным требованиям и автоматическая оценка: Автоматически подсчитывает и классифицирует частицы по размеру, мгновенно генерируя официальные коды технической чистоты (CCC).

Проверка критически важных частиц и создание отчетов в один кликПозволяет быстро повторно проверять максимально критические частицы при большом увеличении и экспортировать двуязычные (английский/китайский) стандартизированные PDF-отчеты для полной отслеживаемости данных.

«Под ключ» Конструкция и оснащение лабораторий технической чистоты

Мы предоставляем полный комплекс оборудования для обеспечения технической чистоты лабораторий, включая ламинарные боксы класса ISO 5/6, стандартизированные химические реагенты, сушильные печи и микровесы для гравиметрических измерений.
