Благодаря стремительному развитию передовых производственных технологий, системы жидкостного охлаждения В системах контроля качества и прецизионного оборудования контроль загрязнения компонентов твердыми частицами микронного масштаба стал критически важным для надежности продукции и срока ее службы. Являясь ключевым звеном в системах контроля качества, проверка технической чистоты—а также стандартному проектированию и функционированию специализированных лабораторий — уделяется первостепенное внимание во всей отрасли.

На основе международных спецификаций и общепринятых отраслевых стандартов в данной статье систематически изложены инженерные основы, требования к контролю окружающей среды и основные принципы эксплуатации для создания соответствующего требованиям объекта. лаборатория технической чистоты.

1. Основная структура: международные и отраслевые стандарты испытаний.

Стандартизация в проверка технической чистоты Это имеет основополагающее значение для обеспечения воспроизводимости, сопоставимости и достоверности данных. К числу широко используемых в автомобильной промышленности и производстве высокотехнологичного оборудования глобальных эталонных стандартов относятся:

VDA 19.1 и VDA 19.2 (Немецкая ассоциация автомобильной промышленности)

Стандарт VDA 19.1 служит основополагающим стандартом для компонентов. проверка чистотыВ нем описываются методы извлечения загрязняющих веществ (например, промывка под давлением, внутренняя промывка), подготовки мембран, микроскопического анализа частиц и гравиметрического анализа.

Техническая заметка:

VDA 19.1 прямо предостерегает от ультразвуковая экстракция Из-за риска эрозии основных материалов компонентов и образования искусственного мусора этот метод, как правило, не рекомендуется в качестве основного метода извлечения, и ряд производителей оригинального оборудования строго ограничивают его использование.

VDA 19.2 Основное внимание уделяется процессам сборки, регулированию контроля загрязнений в производственной среде, упаковке и логистике.

ISO 16232 (Дорожные транспортные средства — Чистота компонентов и систем)

Стандарт ISO 16232, опубликованный Международной организацией по стандартизации, является глобальным стандартом для чистота автомобилейХотя его методология во многом совпадает с... VDA 19.1Однако сохраняются различия в кодах размера частиц, определениях предельных значений фонового загрязнения и процедурах испытаний; следовательно, результаты испытаний не могут быть взаимно признаны без уточнения. Этот метод широко используется в цепочках поставок автомобильной промышленности, аэрокосмической отрасли и прецизионной гидравлике.

Кроме того, крупные автопроизводители, производители силовых агрегатов для электромобилей (трехэлектрические системы) и поставщики гидравлических компонентов устанавливают более строгие корпоративные спецификации на основе этих общих стандартов. В них определяются количественные пороговые значения для максимально допустимого размера частиц (Lmax), количества твердых металлических частиц и предельных значений общего гравиметрического загрязнения.

2. Контроль окружающей среды: рейтинги чистых помещений и критические параметры.

Первостепенной инженерной задачей при проектировании лаборатории технической чистоты является предотвращение перекрестного загрязнения. Лаборатория должна гарантировать отсутствие внешних примесей в системе во время экстракции, фильтрации, взвешивания или микроскопического анализа.

Важное уточнение: Ни один VDA 19.1 ни ISO 16232 В обязательном порядке требуется, чтобы вся лабораторная база соответствовала определенному классу чистоты. Приведенная ниже схема зонирования отражает общепринятую инженерную практику. В качестве альтернативы компании могут использовать стандартную лабораторную среду в сочетании с чистыми боксами или изоляторами с ламинарным потоком воздуха класса ISO 5 для обеспечения локального контроля загрязнения.

1. Классификация чистых помещений по зонам

Базовая контролируемая зона (прием и предварительная обработка образцов): рекомендуется соответствовать стандарту ISO 14644-1 ISO Class 8 (эквивалентно чистой комнате класса 100 000).

Зона извлечения керна и анализа частицРекомендуется соответствовать стандарту ISO 14644-1 ISO Class 7 (эквивалентно чистой комнате класса 10 000).

Локализованные высокоточные рабочие станцииДля извлечения мелких прецизионных компонентов и работы с мембранами следует использовать фильтрующие установки с вентилятором класса ISO 5 (класс 100), чтобы создать сверхчистую микросреду.

2. Критические показатели контроля окружающей среды

Лаборатории обязаны поддерживать круглосуточную систему непрерывного мониторинга окружающей среды, уделяя особое внимание следующим аспектам:

Регулирование перепада давления: Поддерживайте положительный перепад давления от +10 до +15 Па между чистыми зонами и внешними неконтролируемыми зонами, используя каскадные градиенты давления для предотвращения обратного потока нефильтрованного воздуха.

Контроль температуры и влажности: Поддерживайте температуру окружающей среды на уровне 22±2℃ и относительную влажность в пределах от 45% до 60%. Это подавляет электростатическое притяжение частиц и стабилизирует микровесы. Необходимо исключить прямое воздействие воздушного потока на весы.

Blank Value ManagementКонтрольный тест является основным показателем чистоты окружающей среды, оборудования и реагентов. В соответствии с передовой отраслевой практикой, значение контрольного теста должно находиться в пределах 10% от требуемого значения для образца (при этом строгие спецификации производителей оборудования требуют ≤5%).

3. Архитектура оборудования и рабочий процесс тестирования с замкнутым контуром.

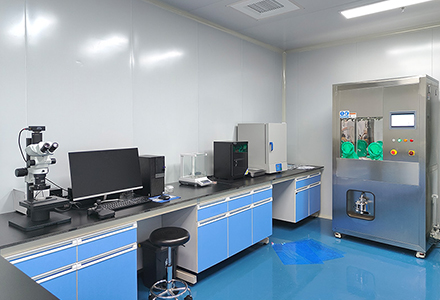

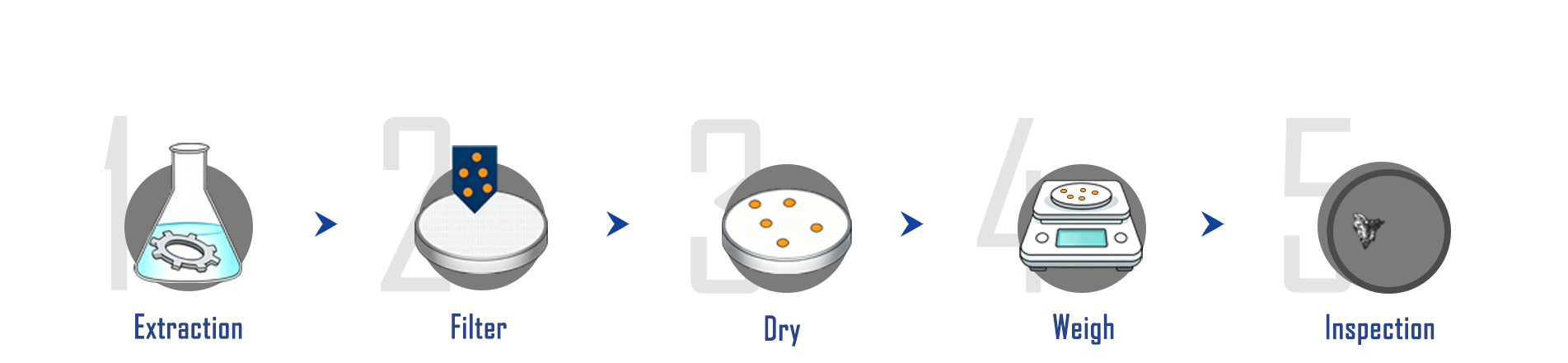

Для стандартизированной лаборатории технической чистоты необходима полная, замкнутая аппаратная инфраструктура: экстракция ➔ фильтрация ➔ подготовка мембран ➔ гравиметрический анализ ➔ микроскопическое исследование

Модульные системы вытяжки для обеспечения технической чистотыИнтеграция функций промывки под давлением и внутренней промывки со специальными блоками фильтрации растворителей замкнутого цикла (степень фильтрации 0,2 мкм) позволяет минимизировать загрязнение фоновой жидкости.

Автоматизированные системы оптического анализа частицСистема оснащена автоматизированными сканирующими микроскопами высокого разрешения и специализированным программным обеспечением для анализа. Она автоматически классифицирует металлические отражающие, неметаллические и волоконные загрязнения, генерируя данные о распределении частиц в соответствии с размерными кодами VDA B–K.

Микро- и ультрамикровесыСтандартный гравиметрический анализ требует использования микровесов с разрешением 0,01 мг, тогда как для высокоточных измерений используются ультрамикровесы. В зонах взвешивания должны быть предусмотрены защитные экраны от сквозняков, а мембраны должны пройти стабилизацию влажности перед измерением, чтобы избежать погрешностей измерения массы, вызванных влагой.

4. Операционные стандартные операционные процедуры и управление качеством.

Современное оборудование обеспечивает лишь основу; стандартизированные рабочие процедуры (СОП) гарантируют получение надежных и воспроизводимых результатов испытаний с течением времени.

Протоколы по персоналуТехнические специалисты должны пройти специализированное обучение и получить соответствующую квалификацию. Внутри основной чистой зоны операторы должны носить антистатические костюмы и нитриловые перчатки без талька с низкой экстракцией. Использование одежды, выделяющей волокна, запрещено, а латексные перчатки строго запрещены.

Стандартная проверка бланковКонтрольные испытания должны проводиться перед началом ежедневной работы, а также до и после каждой партии образцов. Результаты контрольных испытаний считаются действительными только в том случае, если значение контрольного образца соответствует внутренним пределам качества.

Контроль растворителей и расходных материаловЭкстракционные растворители (например, изопропанол высокой чистоты, очищенные углеводородные жидкости) должны пройти входной контроль чистоты и микрофильтрацию перед использованием. Мембранные материалы, этапы предварительной обработки и процедуры хранения должны быть строго стандартизированы.

Улучшенная система обеспечения качестваВнедрить процедуры проверки коэффициента извлечения для экстракционных систем, обеспечить герметичную транспортировку образцов для предотвращения загрязнения после отбора проб, а также архивировать исходные данные и тестовые мембраны для полной прослеживаемости процесса.

Создание и эксплуатация лаборатории технической чистоты — это систематическая инициатива в области обеспечения качества. По мере того, как производство переходит к более высокой точности и сложности, необходимо создание соответствующих требованиям, стабильных и точных лабораторий. проверка чистоты Компетентность является не только необходимым условием для прохождения аудитов OEM-производителей, но и стратегическим фактором для управления рисками отказов компонентов и обеспечения высококачественного промышленного роста.
